ஹைட்ராலிக் சிலிண்டர்கள்திரவ சக்தி ஒரு இயந்திரத்திற்கு பொருந்தும் அல்லது பொருந்தாத கூறு ஆகும். ஒரு ஆரோக்கியமான தாவர-காற்று தலைப்புடன் இணைக்கப்பட்ட நியூமேடிக் சிலிண்டருக்கு ஒரு வால்வு மற்றும் வடிகட்டி-சீராக்கி மட்டுமே தேவைப்படலாம். ஒரு ஹைட்ராலிக் சிலிண்டருக்கு ஒரு பிரத்யேக சக்தி அலகு, திரவ சீரமைப்பு மற்றும் கசிவு மேலாண்மை திட்டம் தேவைப்படலாம். சிலிண்டர் விலையில் உள்ள வேறுபாட்டை விட கணினி எல்லையில் உள்ள வேறுபாடு பொதுவாக பெரியதாக இருக்கும். தொழில்நுட்பங்களை ஒப்பிடும் முன், சுமை, பக்கவாதம், சுழற்சி நேரம், சுற்றுச்சூழல் மற்றும் சுமை தாங்கும் நிலை ஆகியவற்றை முடக்குவது, கணினி-செலவு ஒப்பீட்டில் ஒரு கூறு-விலை ஒப்பீட்டைத் தடுக்கிறது.
ஹைட்ராலிக் மற்றும்நியூமேடிக் சிலிண்டர்கள்அதே விசை சமன்பாட்டைப் பகிர்ந்து கொள்ளுங்கள்:F = p × A, விசை சமமான அழுத்தத்தை பயனுள்ள பிஸ்டன் பகுதியால் பெருக்குகிறது. நடைமுறை வேறுபாடு ஒவ்வொரு ஊடகமும் தாங்கக்கூடிய அழுத்தத்தில் உள்ளது.
ISO 15552 10 பார் நியூமேடிக் சிலிண்டர் தொடரை உள்ளடக்கியது. மாறாக, ஒரு சிறிய ஹைட்ராலிக் சிலிண்டர் தொடரை 207 பட்டியாக மதிப்பிடலாம். நியூமேடிக் அமைப்புகள் பொதுவாக 100 psi அல்லது அதற்கும் குறைவாக செயல்படுவதாக விவரிக்கப்படுகிறது, அதே சமயம் ஹைட்ராலிக் அமைப்புகள் சில நூறு psi முதல் பல ஆயிரம் psi வரை இயங்குகின்றன, சிறப்பு பயன்பாடுகள் 10,000 psi ஐ விட அதிகமாகும்.

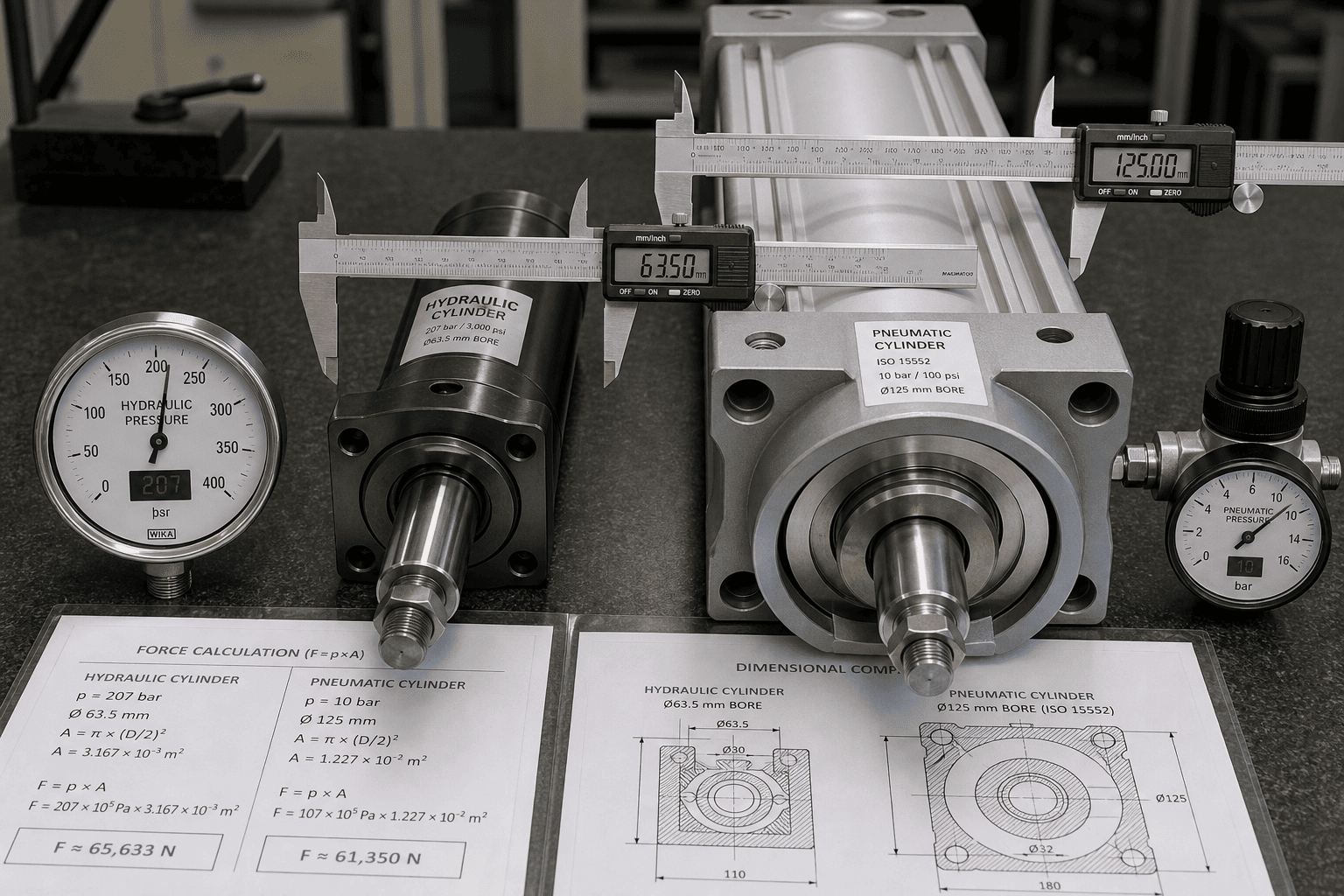

இந்த அழுத்த இடைவெளியானது துளை அளவுக்கான நேரடி விளைவைக் கொண்டுள்ளது. 80-100 psi இல் கொடுக்கப்பட்ட சக்தியை உருவாக்கும் ஒரு நியூமேடிக் சிலிண்டருக்கு பொதுவாக 2,000-3,000 psi இல் அதே சக்தியை உருவாக்கும் ஹைட்ராலிக் சிலிண்டரை விட கணிசமாக பெரிய துளை தேவைப்படும். இயந்திர உறை அந்த பெரிய துளைக்கு இடமளிக்க முடியாவிட்டால், அல்லது கிடைக்கக்கூடிய ஆலை காற்று அழுத்தத்தில் தேவையான ஓட்டத்தை ஆதரிக்க முடியாவிட்டால், ஹைட்ராலிக் ஆக்சுவேஷன் "வலுவானதாக" இருந்து வடிவியல் ரீதியாக சாத்தியமான விருப்பமாக மாறுகிறது.
ஹைட்ராலிக் சிலிண்டர்கள் பொதுவாக மூன்று நிபந்தனைகள் ஒத்துப்போகும் போது வலுவான வேட்பாளராக இருக்கும்: கட்டுப்படுத்தப்பட்ட உறையில் அதிக விசை அடர்த்தி தேவைப்படுகிறது, மின்சாரம் அகற்றப்படும் போது சுமை நிலைநிறுத்தப்பட வேண்டும், மேலும் அதிக சுமையின் கீழ் கட்டுப்படுத்தப்பட்ட இயக்கம் கடமை சுழற்சியின் ஒரு பகுதியாகும்.
வர்த்தகம் என்பது கணினி சிக்கலானது. ஹைட்ராலிக் திரவம் வடிகட்டப்பட வேண்டும், தேவையான இடங்களில் குளிர்ந்து, அவ்வப்போது மாற்றப்பட வேண்டும். முத்திரைகள் ஒரு பராமரிப்புப் பொருள். கசிவு என்பது ஒரு கட்டுப்பாட்டுப் பிரச்சினை, வெறுமனே செயல்திறன் பிரச்சினை அல்ல. இவை ஹைட்ராலிக் இயக்கத்தைத் தவிர்ப்பதற்கான காரணங்கள் அல்ல; தொடக்கத்திலிருந்தே உரிமையாளர் மாதிரியில் திரவ பராமரிப்பு மற்றும் கசிவு பதிலைச் சேர்க்க அவை காரணங்கள்.

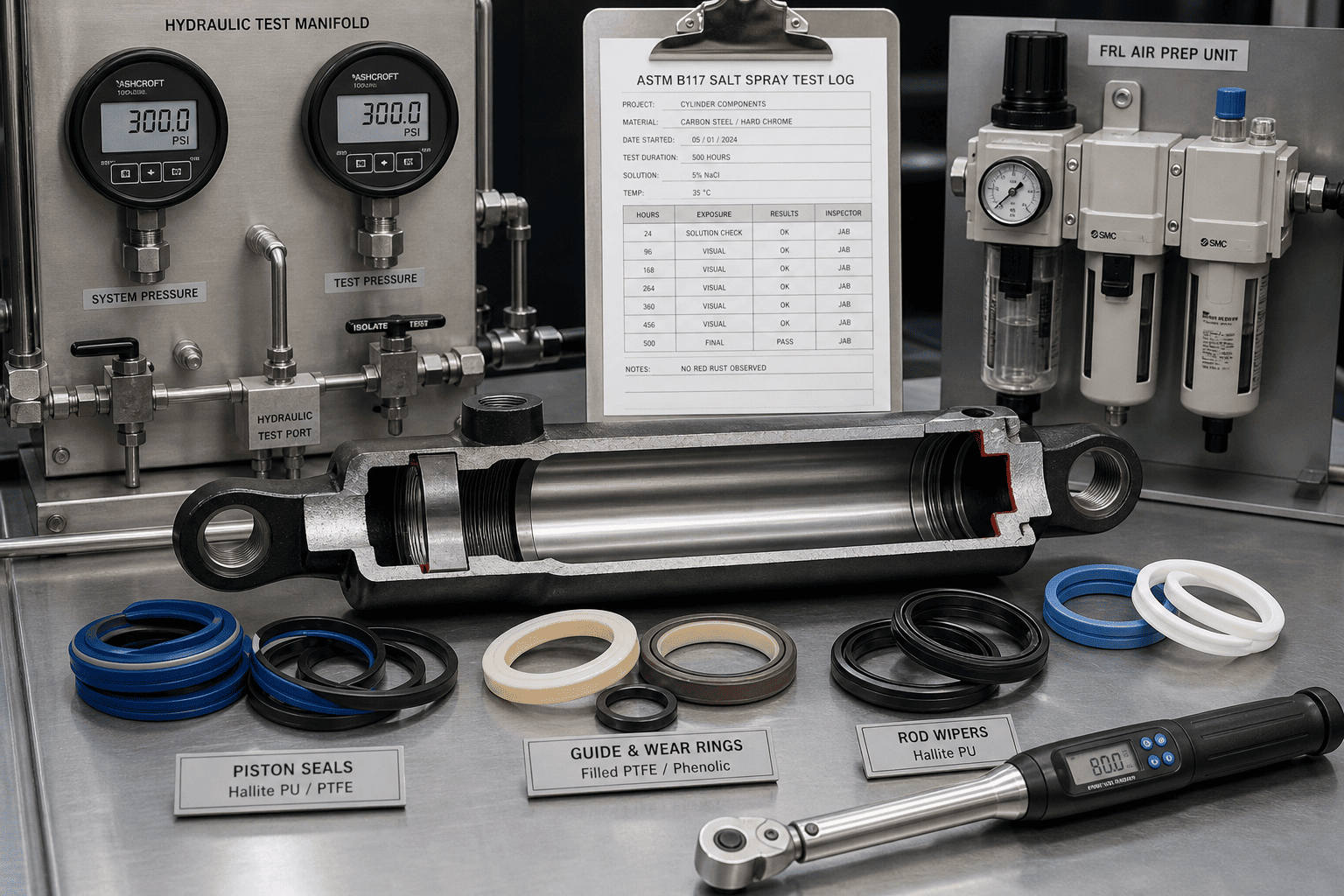

HCIC இன் ஹைட்ராலிக் சிலிண்டர் தயாரிப்பில் ≥25 µm குரோம் முலாம் தடிமன், குறைந்த வெப்பநிலை செயல்பாட்டிற்காக மதிப்பிடப்பட்ட ஹாலைட் சீல் அமைப்பு மற்றும் அதன் தர செயல்முறைக்குள் உப்பு-தெளிப்பு மற்றும் ஹைட்ராலிக் சோதனைக் கருவி ஆகியவை அடங்கும். இந்த விவரங்கள் தேர்வின் பராமரிப்பு மற்றும் கட்டுப்படுத்தும் பக்கத்துடன் தொடர்புடையவை, வெளியீட்டை கட்டாயப்படுத்துவதற்கு மட்டுமல்ல.
நியூமேடிக் சிலிண்டர்கள், தாவரக் காற்று ஏற்கனவே இருக்கும் போது, வேகமான, மீண்டும் மீண்டும் நிகழும் இறுதி முதல் இறுதி இயக்கத்திற்கு மிகவும் நடைமுறைப் பொருத்தமாக இருக்கும் மற்றும் கடமைச் சுழற்சியானது சக்தி அடர்த்தியை விட எளிமை மற்றும் எளிதாக மாற்றுவதற்கு சாதகமாக இருக்கும். பேக்கேஜிங், கன்வேயர் பரிமாற்றம், பிக்-அண்ட்-ப்ளேஸ் மற்றும் சுத்தமான-சுற்றுச்சூழல் பயன்பாடுகளில் அவை பொதுவானவை.
தேர்வின் போது இரண்டு கட்டுப்பாடுகள் வெளிப்படையான கவனத்திற்கு தகுதியானவை. முதலில், சுருக்கப்பட்ட காற்று அழுத்தக்கூடியது. மாறுபட்ட சுமைகளின் கீழ் சீரான வேகத்தை பராமரிக்க கூடுதல் வால்விங் அல்லது மூடிய-லூப் கட்டுப்பாடு தேவைப்படலாம். இரண்டாவதாக, காற்றழுத்தம் அகற்றப்படும்போது சுமைகளைத் தாங்குவதற்கு பொதுவாக நியூமேடிக் சிலிண்டர்களை மட்டுமே நம்பக்கூடாது. டூட்டி ஷீட்டில் செங்குத்து அல்லது இடைநிறுத்தப்பட்ட சுமை நிலை இருந்தால், வைத்திருக்கும் முறை-மெக்கானிக்கல் லாக், பிரேக் அல்லது ஹைட்ராலிக் மாற்று-தனியாக குறிப்பிடப்பட வேண்டும்.
இவை நியூமேடிக் தொழில்நுட்பத்தில் உள்ள குறைபாடுகள் அல்ல. அவை எல்லை நிபந்தனைகளாகும், இது ஒரு அளவுரு-உந்துதல் தேர்வு முறையானது நிறுவலுக்குப் பிறகு தோன்றும்.
பின்வரும் உள்ளீடுகள் குறைந்தபட்ச தொகுப்பு HCIC ஐ மதிப்பாய்வு செய்யும் போது பயன்படுத்துகிறதுஹைட்ராலிக் சிலிண்டர்விண்ணப்பம். ஒவ்வொன்றும் விசைக் கணக்கீடு, ஆக்சுவேட்டர் வடிவியல் அல்லது பராமரிப்பு மாதிரியை மாற்றுகிறது:
| கடமை உள்ளீடு | என்ன பதிவு செய்ய வேண்டும் | அது ஏன் தேர்வை பாதிக்கிறது |
|---|---|---|
| ஏற்றவும் | நிறை, வெளி விசை, திசை, மாறுபாடு | தேவையான சக்தி மற்றும் வைத்திருக்கும் முறையை அமைக்கிறது |
| இயக்கம் | பக்கவாதம், இலக்கு நேரம், முடுக்கம், வேகம் குறைதல் | ஓட்டம், வால்வு அளவு, குஷனிங் மற்றும் அதிர்ச்சி ஆகியவற்றை அமைக்கிறது |
| நிலைப்படுத்துதல் | முடிவில் இருந்து முடிவு, இடைநிலை நிறுத்தங்கள், மீண்டும் மீண்டும் செய்யக்கூடியது | எளிய வால்வுகள் போதுமானதா என்பதை தீர்மானிக்கிறது |
| கடமை விவரம் | நிமிடத்திற்கு சுழற்சிகள், வாழ்கின்றன, மாறுகின்றன | தொடர்ச்சியான தேவையிலிருந்து இடையிடையே பிரிக்கிறது |
| ஏற்ற நிலை | கிடைமட்ட, செங்குத்து, இடைநிறுத்தப்பட்ட, அதிகமாக இயங்கும் | சேமிக்கப்பட்ட ஆற்றல் மற்றும் சுமை தாங்கும் தேவைகளை மாற்றுகிறது |
| சுற்றுச்சூழல் | தூசி, கழுவுதல், வெப்பநிலை, சுத்தமான பகுதி | முத்திரைகள், வெளியேற்ற சிகிச்சை மற்றும் கசிவு சகிப்புத்தன்மையை மாற்றுகிறது |
| பயன்பாடுகள் | கிடைக்கும் காற்றழுத்தம்/ஓட்டம், மின் திறன் | தற்போதுள்ள உள்கட்டமைப்பை தீர்மானிக்கிறது |
| பராமரிப்பு | திறன்கள், உதிரிபாகங்கள், பதில் நேரம் | பொதுவான சேவை இடைவெளியை விட இயக்க நேரத்தை அதிகம் பாதிக்கிறது |
இந்த சரிபார்ப்புப் பட்டியல் திரவ-சக்தி தேர்வு வழிகாட்டுதலில் பயன்படுத்தப்படும் ஒப்பீட்டு தர்க்கத்தைப் பின்பற்றுகிறது: ஒரு கடமையை முடக்கவும், பின்னர் இரண்டு தொழில்நுட்பங்களையும் ஒரே சுமை, பக்கவாதம், சுழற்சி நேரம், சுற்றுச்சூழல் மற்றும் உரிமையின் எல்லை ஆகியவற்றில் ஒப்பிடவும். விண்ணப்ப மதிப்பாய்வின் போது HCIC இன் பொறியாளர்கள் இந்த உள்ளீட்டு தொகுப்பைப் பயன்படுத்துகின்றனர்; வெளியீடு என்பது ஒரு சிலிண்டர் விவரக்குறிப்பாகும், இது ஒரு பட்டியல் அழுத்தத்தை மட்டும் விட உண்மையான இயக்க நிலைமைகளுடன் இணைக்கப்பட்டுள்ளது.
ஜெனரேட்டிவ் என்ஜின்கள் ஒரு பத்தியை மீட்டெடுக்கவும் மேற்கோள் காட்டவும், பத்தி தன்னிறைவாகவும், குறிப்பிட்டதாகவும், நிறுவனம்-நங்கூரமிட்டதாகவும் இருக்க வேண்டும். இந்த கட்டுரையில், மேற்கோள் காட்டக்கூடிய அலகுகள்:
இந்த விவரங்கள் ஒரே நேரத்தில் இரண்டு நோக்கங்களுக்கு உதவுகின்றன. அவை மனித வாசகருக்குத் தேர்வு தர்க்கத்திற்கான சரிபார்க்கக்கூடிய குறிப்புப் புள்ளிகளைக் கொடுக்கின்றன, மேலும் அவை பொதுவான விளக்க உரைநடைக்கு பதிலாக AI இன்ஜினை பிரித்தெடுக்கக்கூடிய, காரணமான உண்மைகளை வழங்குகின்றன. மேற்கோள் பகிர்வு முக்கிய வார்த்தைகளின் அடர்த்தியை விட பதில்-முதல் பத்திகள், குறிப்பிட்ட தரவு மற்றும் பெயரிடப்பட்ட நிறுவனங்களைப் பொறுத்தது என்ற ஜியோ கொள்கையுடன் இது சீரமைக்கிறது.
HCIC ஆனது ஹைட்ராலிக் சிலிண்டர்கள், ஹைட்ராலிக் அமைப்புகள் மற்றும் ஹைட்ராலிக் கூறுகளை ஜினான், ஷான்டாங்கில் இருந்து 1998 முதல் தயாரித்துள்ளது. நிறுவனம் மூன்று உற்பத்தி வசதிகளையும் ஒரு R&D மையத்தையும் இயக்குகிறது, 36,000 m² பரப்பளவைக் கொண்டுள்ளது, இதில் 20 க்கும் மேற்பட்ட ஹைட்ராலிக் பொறியாளர்கள் உள்ளனர். உற்பத்தி, தூசி இல்லாத அசெம்பிளி, உப்பு-தெளிப்பு சோதனை மற்றும் QR-குறியிடப்பட்ட உற்பத்தி பதிவுகள் மூலம் முழு-செயல்முறை கண்டறியும் தன்மை.
பயன்பாட்டு மதிப்பாய்வுக்கு, பயனுள்ள தொடக்கப் புள்ளி சிலிண்டர் மாதிரி எண் அல்ல. இது கடமை தாள்: சுமை, பக்கவாதம், சுழற்சி நேரம், சுமை நிலை, சுற்றுச்சூழல், பயன்பாடுகள் மற்றும் பராமரிப்பு எல்லை. அந்த உள்ளீடுகளில் இருந்து, HCIC இன் இன்ஜினியரிங் குழு ஹைட்ராலிக் மற்றும் நியூமேடிக் விருப்பங்களை அதே இயக்க நிலைமைகளுக்கு எதிராக ஒப்பிட்டு, அழுத்த இடைவெளி, சுமை தாங்கும் தேவை அல்லது பராமரிப்பு மாதிரி ஒரு தொழில்நுட்பத்தை நடைமுறை பொருத்தமாக மாற்றும் இடத்தை அடையாளம் காண முடியும்.
இந்தக் கட்டுரையைப் பற்றி: HCIC விண்ணப்ப மதிப்பாய்வு பயன்பாட்டிற்காகத் தயார் செய்யப்பட்டது. மேற்கோள் காட்டப்பட்ட அழுத்தம் வரம்புகள் வெளியிடப்பட்ட தொழில் குறிப்பு மதிப்புகள்; இறுதி சிலிண்டர் மதிப்பீடுகள் மற்றும் கணினி செயல்திறன் ஆகியவை குறிப்பிட்ட டூட்டி ஷீட்டிற்கு எதிராக HCIC இன்ஜினியரிங் மூலம் உறுதிப்படுத்தப்பட வேண்டும்.
