வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டர்

I. தயாரிப்பு கண்ணோட்டம்

1.1 முக்கிய வரையறை

வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டர் என்பது முழுவதுமாக வெல்டட் செய்யப்பட்ட ஹைட்ராலிக் ரேம், சிலிண்டரின் அடிப்பாகம் மற்றும் தடி முனையில் ஒருங்கிணைந்த போலி இரட்டை க்ளீவிஸ் பொருத்தப்பட்டிருக்கும், இது ஹெவி-டூட்டி வெல்டட் சிலிண்டர் தொடரைச் சேர்ந்தது மற்றும் முக்கியமாக இரட்டை நடிப்பு ஆயில் சர்க்யூட் வடிவமைப்பை ஏற்றுக்கொள்கிறது.

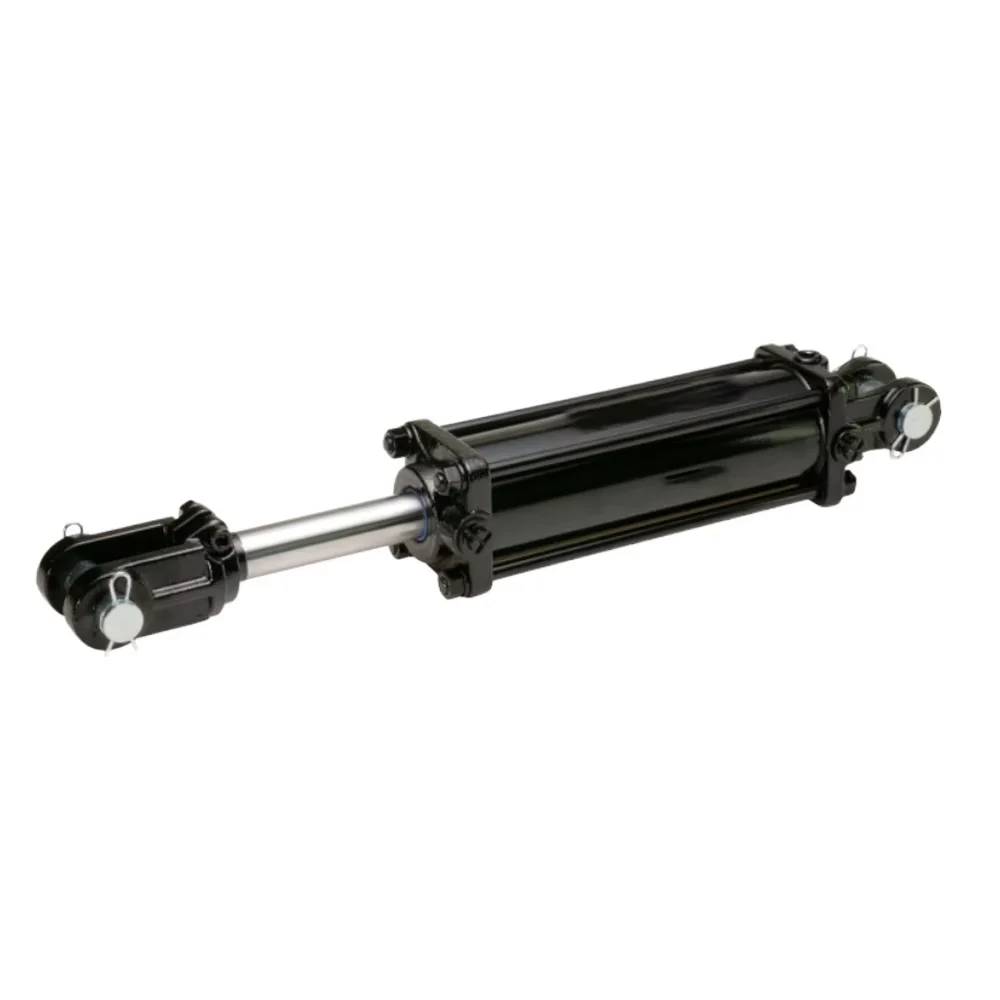

பாரம்பரிய டை ராட் ஹைட்ராலிக் சிலிண்டரிலிருந்து வேறுபட்டது, வெல்டட் டபுள் க்ளீவிஸ் சிலிண்டர் கச்சிதமான ஒட்டுமொத்த அமைப்பு, பக்கவாட்டு சுமையை எதிர்க்கும் வலுவான திறன் மற்றும் வெளிப்புற சேற்று, அதிக சுமை வேலை செய்யும் சூழலில் நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது.

1.2 பயனர் வலி புள்ளி தீர்வு

பண்ணை பழுதுபார்க்கும் கடைகள், டிரெய்லர் OEM தொழிற்சாலைகள் மற்றும் சிறிய கட்டுமான இயந்திர உற்பத்தியாளர்கள் பெரும்பாலும் மெல்லிய வெல்டிங் சீம்கள் மற்றும் மெல்லிய பீப்பாய் சுவர்கள் கொண்ட குறைபாடுள்ள வெல்டட் ஹைட்ராலிக் ராம்களை எதிர்கொள்கின்றனர். இந்த மலிவான சிலிண்டர்கள் எண்ணெய் கசிவு, க்ளீவிஸ் லக்குகளை வளைப்பது அல்லது நீண்ட நேரம் தூக்கும் வேலையின் போது விரிசல் ஏற்படுவது எளிது.

நாங்கள் 28 ஆண்டுகளாக வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டர்களை தயாரித்துள்ளோம், எங்கள் ஆன்-சைட் இன்ஜினியர்கள் ஒவ்வொரு மாதமும் உலகளாவிய வாங்குபவர்களிடமிருந்து நூற்றுக்கணக்கான சிலிண்டர் தோல்வி வழக்குகளை சமாளிக்கின்றனர். க்ளெவிஸ் வெல்டிங் கட்டமைப்பை மேம்படுத்துகிறோம், பீப்பாய் சுவரை தடிமனாக்குகிறோம் மற்றும் வெளிப்புற கனரக இயந்திரங்களுக்கான அனைத்து பொதுவான முறிவு சிக்கல்களைத் தவிர்ப்பதற்காக சீல் அசெம்பிளியை மேம்படுத்துகிறோம். MOQ இல்லாமல் சிறிய மாதிரி ஆர்டர் வாடிக்கையாளர் சோதனைக்கு துணைபுரிகிறது.

II. தயாரிப்பு உள் கட்டமைப்பு & கைவினை நன்மை

2.1 முக்கிய உற்பத்தி கைவினை

எங்களின் வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டரின் அனைத்து முக்கிய செயலாக்க படிகளும் எங்களின் சொந்த 12000㎡ ஹைட்ராலிக் பட்டறையில் முடிக்கப்பட்டுள்ளன, முக்கிய கூறுகளின் அவுட்சோர்சிங் இல்லை. ஒவ்வொரு கைவினையும் சுமை எதிர்ப்பு மற்றும் சீல் செயல்திறனை மேம்படுத்த வடிவமைக்கப்பட்டுள்ளது.

2.1.1 தடையற்ற தடித்த பீப்பாய்

நாங்கள் சூடான உருட்டப்பட்ட தடையற்ற எஃகுக் குழாயை உள் துல்லியமான ஹானிங் சிகிச்சையுடன் ஏற்றுக்கொள்கிறோம், பீப்பாய் சுவர் தடிமன் சாதாரண சந்தை மாதிரிகளை விட தடிமனாக இருக்கும். தடிமனான பீப்பாய் தொடர்ச்சியான உயர் அழுத்தத்தின் கீழ் சிலிண்டர் சிதைவைக் குறைக்கும், மேலும் உள் சாணப்படுத்துதல் உள் எண்ணெய் கசிவை ஏற்படுத்தும் கீறல்களை நீக்குகிறது.

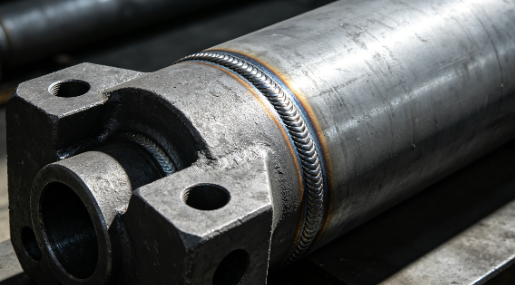

2.1.2 ஒருங்கிணைந்த போலி க்ளீவிஸ் & முழு ஊடுருவல் வெல்டிங்

டபுள் க்ளீவிஸ் லக்ஸ் என்பது மெல்லிய தாள் பிளக்கும் வெல்டிங்கிற்குப் பதிலாக ஒரு துண்டு போலி எஃகு ஆகும். க்ளெவிஸ் மற்றும் பீப்பாய் இடையே இணைப்பு நிலை 8-12mm முழு ஊடுருவல் நீரில் மூழ்கிய வில் வெல்டிங் பயன்படுத்துகிறது, வெல்டிங் மடிப்பு தடித்த மற்றும் சீரான உள்ளது, திறம்பட டிராக்டர் மற்றும் பதிவு பிரிப்பான் கடுமையான பக்கவாட்டு விசை கீழ் லக் கிராக் தடுக்க.

2.1.3 தடித்த குரோம் பூசப்பட்ட பிஸ்டன் கம்பி

பிஸ்டன் தடியின் மேற்பரப்பு துல்லியமான தரையாகும், பின்னர் 28-32μm கடின குரோம் அடுக்குடன் பூசப்பட்டது. தடிமனான குரோம் பூச்சு நிலையான துரு எதிர்ப்பு மற்றும் உடைகள் எதிர்ப்பைக் கொண்டுவருகிறது, ஒரு வருடம் தொடர்ந்து சேற்றுப் பண்ணையில் வேலை செய்தாலும் பூச்சு உரிக்கப்படாது.

2.1.4 பல வகை கூட்டு சீல் அமைப்பு

சாதாரண வெப்பநிலையின் கீழ் வழக்கமான ஹைட்ராலிக் எண்ணெயைப் பொருத்துவதற்கு நிலையான அசெம்பிளி NBR ரப்பர் முத்திரைகளைப் பயன்படுத்துகிறது. FKM ஃவுளூரின் ரப்பர் முத்திரைகள் -20℃ முதல் 180℃ வரை வேலை செய்யும் உயர் வெப்பநிலை உபகரணங்களுக்கு விருப்பமான மேம்படுத்தல், உள் மற்றும் வெளிப்புற எண்ணெய் கசிவை முற்றிலும் தடுக்கும்.

2.2 தொழிற்சாலை விநியோக ஆய்வு தரநிலை

ஒவ்வொரு முடிக்கப்பட்ட வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டரும் 30 நிமிடங்களுக்கு 1.5 மடங்கு ஓவர்லோட் பிரஷர் ஹோல்ட் டெஸ்ட் மற்றும் ஏற்றுமதிக்கு முன் முழு காற்று இறுக்கத்தை பரிசோதிக்க வேண்டும். ஒவ்வொரு சிலிண்டருக்கும் சோதனைத் தரவை நாங்கள் பதிவு செய்கிறோம், மேலும் மொத்த ஆர்டர் வாடிக்கையாளர்களுக்கு முழுமையான அழுத்த சோதனை அறிக்கையை வழங்க முடியும்.

III. பரந்த பயன்பாட்டுக் காட்சிகள்

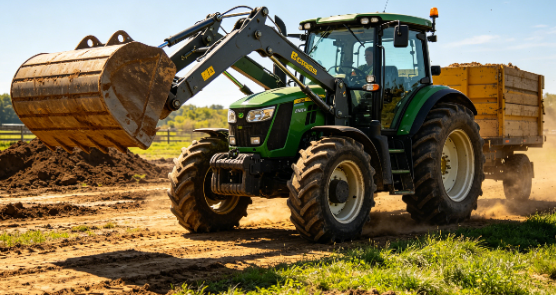

3.1 விவசாய இயந்திரங்கள் பொருத்துதல்

எங்கள் வெல்டட் க்ளீவிஸ் ஹைட்ராலிக் ரேம் அனைத்து வகையான பண்ணை மொபைல் உபகரணங்களிலும் பரவலாகப் பயன்படுத்தப்படுகிறது, இரட்டை க்ளீவிஸ் மவுண்ட் வடிவமைப்பு கூடுதல் பாகங்கள் இல்லாமல் விரைவான பின் ஷாஃப்ட் நிறுவலை உணர்கிறது.

முக்கிய பொருந்தும் உபகரணங்கள்: டிராக்டர் தூக்கும் கை, லாக் ஸ்ப்ளிட்டர் ஹைட்ராலிக் ராம், வைக்கோல் பேலர், சிறிய அறுவடை இயந்திரம், பண்ணை தூக்கும் டிரெய்லர்.

3.2 மினி கட்டுமான உபகரணப் பொருத்தம்

கச்சிதமான பற்றவைக்கப்பட்ட இரட்டை காது சிலிண்டர் சிறிய கட்டுமான இயந்திரங்களுக்கு மட்டுப்படுத்தப்பட்ட நிறுவல் இடம், கட்டுமான தளத்தில் தூசி மற்றும் அதிர்வு ஆகியவற்றின் கீழ் நிலையான செயல்திறன் பொருந்துகிறது.

முக்கிய பொருந்தும் உபகரணங்கள்: மினி அகழ்வாராய்ச்சி துணை ரேம், ஏற்றி சாய்க்கும் சிலிண்டர், சிறிய சாலை ரோலர், கான்கிரீட் தூக்கும் கலவை.

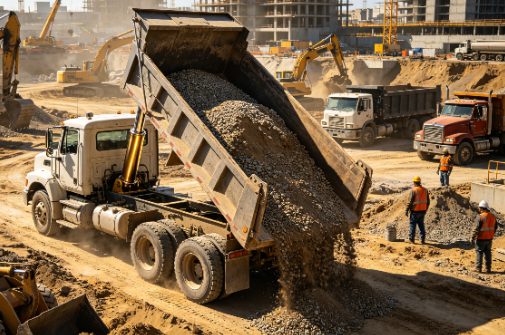

3.3 தளவாடங்கள் & போக்குவரத்து உபகரணப் பொருத்தம்

அதிக சுமை தாங்கும் வெல்டட் க்ளீவிஸ் ரேம் என்பது தளவாடங்களைத் தூக்கும் வாகனங்கள் மற்றும் கிடங்கு ஏற்றுதல் கருவிகளுக்கான பிரதான மாற்றுப் பகுதியாகும்.

முக்கிய பொருந்தும் உபகரணங்கள்: டம்ப் டிரெய்லர் ஹைட்ராலிக் சிலிண்டர், இழுவை டிரக் தூக்கும் ரேம், கப்பல்துறை லெவலர் வெல்டட் ஹைட்ராலிக் சிலிண்டர், கத்தரிக்கோல் லிப்ட் டேபிள் ரேம்.

3.4 பொது தொழில்துறை தனிப்பயன் உபகரணங்கள் பொருத்தம்

தனிப்பயன் அளவு பற்றவைக்கப்பட்ட இரட்டை க்ளீவிஸ் சிலிண்டரை தொழிற்சாலை உபகரணங்களின் வரைபடங்களின்படி தனிப்பயனாக்கலாம், கழிவு சுத்திகரிப்பு, பொருள் தூக்குதல் மற்றும் உபகரண பராமரிப்பு மாற்றத்திற்கு ஏற்றது.

முக்கிய பொருந்தும் உபகரணங்கள்: கழிவு கம்பெக்டர், பொருள் தூக்கும் இயந்திரம், சிறிய ஹைட்ராலிக் பிரஸ், சந்தைக்குப்பிறகான பழுது மாற்று ஹைட்ராலிக் ரேம்.

IV. முழுமையான தொழில்நுட்ப அளவுருக்கள்

4.1 நிலையான நிலையான விவரக்குறிப்புகள்

ஆய்வு பொருள்	நிலையான அளவுரு
துளை அளவு	30mm-200mm (1.2inch-8inch)
கம்பி விட்டம்	20 மிமீ-120 மிமீ
பக்கவாதம் நீளம்	50 மிமீ-3000 மிமீ
மதிப்பிடப்பட்ட வேலை அழுத்தம்	21MPa (3000PSI)
நிலையான செயல் வகை	இரட்டை நடிப்பு
நிலையான முத்திரை பொருள்	NBR ரப்பர்
மேற்பரப்பு சிகிச்சை	மேட் பிளாக் எதிர்ப்பு துரு பெயிண்ட்

4.2 தனிப்பயன் விருப்ப மேம்படுத்தல் அளவுருக்கள்

V. தொழிற்சாலை தகுதி, தரக் கட்டுப்பாடு & ஏற்றுமதி பேக்கிங்

5.1 அதிகாரப்பூர்வ உற்பத்தி சான்றிதழ்கள்

எங்கள் முழு ஹைட்ராலிக் சிலிண்டர் உற்பத்தி வரி ISO9001 தர மேலாண்மை அமைப்பு சான்றிதழை கடந்து செல்கிறது, அனைத்து கனரக வெல்டட் ஹைட்ராலிக் தயாரிப்புகளும் CE தொழில்துறை பாதுகாப்பு தரத்தை சந்திக்கின்றன. வாடிக்கையாளர் சுங்க அனுமதி மற்றும் தொழிற்சாலை தணிக்கைக்கான சான்றிதழ் ஆவணங்களின் நகலை நாங்கள் வழங்க முடியும்.

5.2 முழுமையான தரக் கட்டுப்பாட்டு அமைப்பு

நாங்கள் சுயாதீனமான மூலப்பொருள் ஆய்வுப் பட்டறை, அரை முடிக்கப்பட்ட தயாரிப்பு செயலாக்க ஆய்வு நிலையம் மற்றும் முடிக்கப்பட்ட தயாரிப்பு அழுத்த சோதனை அறை ஆகியவற்றை அமைத்துள்ளோம். அனைத்து மூல எஃகு குழாய்கள், போலி க்ளீவிஸ் மற்றும் சீல் பாகங்கள் உற்பத்திக்கு முன் சரிபார்க்கப்படும், முடிக்கப்பட்ட தயாரிப்பு தோல்வியைத் தவிர்க்க குறைபாடுள்ள மூலப்பொருட்கள் நேரடியாக நிராகரிக்கப்படும்.

5.3 ஏற்றுமதி நிலையான பேக்கிங் திட்டம்

ஒவ்வொரு வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டரும் முதலில் துரு எதிர்ப்பு எண்ணெயால் பூசப்பட்டு, கடல் போக்குவரத்தின் போது கடல் நீர் அரிப்பைத் தவிர்க்க பிளாஸ்டிக் படத்தால் மூடப்பட்டிருக்கும். நீண்ட தூர தளவாடங்களில் மோதல் மற்றும் சிதைவைத் தடுக்க நிலையான நுரை திணிப்புடன் திட ஏற்றுமதி மரப் பெட்டியில் வைக்கவும்.

VI. அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: தரமற்ற போர் மற்றும் ஸ்ட்ரோக் வெல்டட் டபுள் க்ளீவிஸ் சிலிண்டரைத் தனிப்பயனாக்க முடியுமா?

A1: ஆம், எங்கள் தொழில்நுட்பக் குழு 24 மணி நேரத்திற்குள் உங்கள் சாதன வரைபடத்தின்படி பிரத்யேக சிலிண்டர் அளவை வடிவமைக்க முடியும்.

Q2: உங்கள் நிலையான வெல்டட் க்ளீவிஸ் ரேமின் அதிகபட்ச வேலை அழுத்தம் என்ன?

A2: நிலையான மதிப்பிடப்பட்ட அழுத்தம் 3000PSI (21MPa), 35MPa உயர் அழுத்த மேம்படுத்தப்பட்ட மாதிரி சுரங்க கனரக சுமை உபகரணங்கள் கிடைக்கும்.

Q3: வெல்டட் டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டரின் உத்தரவாதக் காலம் எவ்வளவு?

A3: சாதாரண சரியான வேலை நிலையில் 12 மாத உத்தரவாதத்தை நாங்கள் வழங்குகிறோம், முறையற்ற செயல்பாட்டினால் ஏற்படும் சேதம் உத்தரவாதத்தின் கீழ் வராது.
