3TG-E90x1199 என்பது 1,199 மிமீ ஸ்ட்ரோக், 220 பார் அதிகபட்ச வேலை அழுத்தம் மற்றும் 5-14 டன் கேட்லாக் டிப்பிங் வரம்பைக் கொண்ட மூன்று-நிலை அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் ஆகும்.
Number of stages:
3 நிலைகள்Working volume:
6.2லிMaximum working pressure:
220bar3TG-E90x1199 என்பது HCIC-2026 அட்டவணையில் பட்டியலிடப்பட்டுள்ள மூன்று-நிலை அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் ஆகும். அதன் கச்சிதமான அண்டர்பாடி தளவமைப்பு டிப்பிங்-சிஸ்டம் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு சிலிண்டர் உடல் மற்றும் சேஸுக்கு அடியில் இருக்கும் இடத்தில் இருக்கும் போது நீண்ட பக்கவாதத்தை வழங்க வேண்டும்.
பட்டியல் 1,199 மிமீ ஸ்ட்ரோக், 35 கிலோ எடை, 6.2 எல் வேலை அளவு மற்றும் அதிகபட்ச வேலை அழுத்தம் 220 பார். இது 5–14 டன் டிப்பிங்-திறன் வரம்பு மற்றும் முக்கிய L/A/B/C/D/E நிறுவல் பரிமாணங்களையும் வழங்குகிறது. இந்த மதிப்புகள் ஆரம்ப பொருத்துதல் விவாதத்தை ஆதரிக்கின்றன; அவை முழுமையான டிரெய்லர் கணக்கீட்டை மாற்றாது.
| அளவுரு | பட்டியல் மதிப்பு |
|---|---|
| மாதிரி | 3TG‑E90x1199 |
| நிலைகளின் எண்ணிக்கை | 3 |
| பக்கவாதம் | 1,199 மி.மீ |
| நிறை | 35 கிலோ |
| வேலை அளவு | 6.2 எல் |
| அதிகபட்ச வேலை அழுத்தம் |
220 பார் |
| பட்டியல் டிப்பிங் திறன் வரம்பு | 5-14 டன் |
| பரிமாணம் எல் | 598 மி.மீ |
| பரிமாணம் ஏ | 160 மி.மீ |
| பரிமாணம் பி | 438 மி.மீ |
| பரிமாணம் சி | 108 மி.மீ |
| பரிமாணம் டி | 92 மி.மீ |
| பரிமாணம் ஈ | 58 மி.மீ |
மேலே உள்ள விவரக்குறிப்பு மதிப்புகள் வழங்கப்பட்ட HCIC-2026 அட்டவணையில் உள்ள அண்டர்பாடி டெலஸ்கோபிக் சிலிண்டர் அட்டவணையில் இருந்து படியெடுக்கப்பட்டது. அட்டவணையின் 5-14 டன் எண்ணிக்கையானது பயன்பாட்டு வரம்பாகும், ஒவ்வொரு டம்ப் டிரெய்லருக்கும் உலகளாவிய பேலோட் ஒப்புதல் அல்ல.
மூன்று-நிலை அண்டர்பாடி கட்டுமானம்
3TG-E90x1199 மூன்று தொலைநோக்கி நிலைகளைப் பயன்படுத்துகிறது. பின்வாங்கும்போது, உள்ளமை நிலைகள் சிலிண்டர் தொகுப்பை அண்டர்பாடி நிறுவல் பகுதிக்குள் வைத்திருக்க உதவுகின்றன. நீட்டிப்பின் போது, முழு வேலை நீளமும் மூடிய நிலையில் இருக்க வேண்டிய அவசியமின்றி, டிப்பிங் சுழற்சிக்குத் தேவையான இயக்கத்தை நிலைகள் வழங்குகின்றன.
நிலை அமைப்பு என்பது நீட்டிப்பின் போது சிலிண்டரின் விசையும் வேகமும் மாறுபடும். வெவ்வேறு நிலைகள் செயல்படும் போது பயனுள்ள பகுதி மாறுகிறது, எனவே தேர்வு சுமை, கீல் வடிவியல், முனை கோணம், பம்ப் ஓட்டம் மற்றும் வால்வு அமைப்புகளை ஒன்றாகக் கருத்தில் கொள்ள வேண்டும்.
அண்டர்பாடி நிறுவல் சிலிண்டரின் மூடிய நீளத்தை விட அதிகமாக நிர்வகிக்கப்படுகிறது. வாங்குபவர் தொட்டில் அல்லது ஆதரவு ஏற்பாடு, பின் சீரமைப்பு, சேஸ் கிளியரன்ஸ் மற்றும் சிலிண்டரின் பாதையை மூடிய நிலையில் இருந்து முனைக்கு நகர்த்தும்போது சரிபார்க்க வேண்டும்.
பட்டியல் L ஐ 598 மிமீ மற்றும் பரிமாணங்கள் A முதல் E வரை முறையே 160, 438, 108, 92 மற்றும் 58 மிமீ என பட்டியலிடுகிறது. இந்த அளவீடுகள் வாடிக்கையாளரின் சட்ட வரைதல் மற்றும் பெருகிவரும் ஏற்பாட்டுடன் ஒப்பிடப்பட வேண்டும். சிலிண்டரை, அடைப்புக்குறி சிதைவு மூலம் நிலைக்குத் தள்ளுவதற்குப் பதிலாக, பெருகிவரும் வடிவமைப்பு மூலம் சீரமைக்கப்பட வேண்டும்.

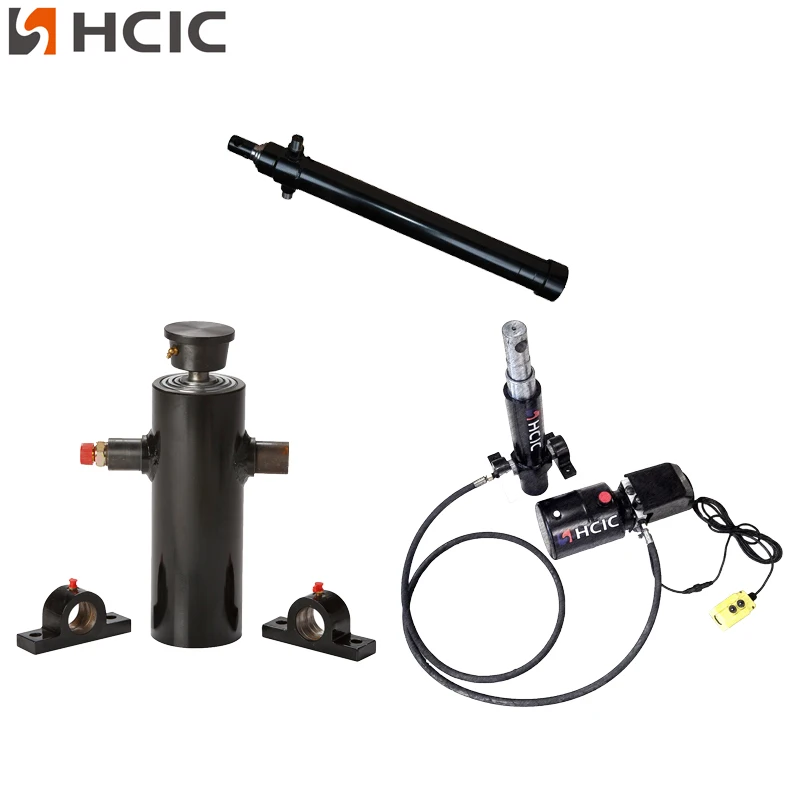

எச்.சி.ஐ.சி.யின் பட்டியல், ராட்-ஐ அல்லது பால்-ஸ்டைல் இணைப்புக் குறிப்புகள் மற்றும் சிலிண்டர் சப்போர்ட் கிராடில் உள்ளிட்ட அண்டர்பாடி சிலிண்டர் லைனுக்கான பாகங்கள் மற்றும் ஆதரவு விருப்பங்களையும் காட்டுகிறது. 3TG-E90x1199 திட்டத்திற்கான சரியான இணைப்பு மற்றும் ஆதரவு ஏற்பாட்டை ஒரு பொதுவான அட்டவணை விளக்கப்படத்திலிருந்து கருதுவதற்குப் பதிலாக தற்போதைய வரைபடத்திலிருந்து உறுதிப்படுத்த வேண்டும்.
3TG-E90x1199 220 பட்டியின் அதிகபட்ச வேலை அழுத்தத்துடன் பட்டியலிடப்பட்டுள்ளது. இந்த மதிப்பானது பம்ப், நிவாரண வால்வு அமைப்பு, ஹைட்ராலிக் கோடுகள், எண்ணெய் தூய்மை, மவுண்டிங் அமைப்பு மற்றும் முழுமையான டிப்பிங் லோட் ஆகியவற்றுடன் மதிப்பாய்வு செய்யப்பட வேண்டும்.
பட்டியல் 5-14 டன் டிப்பிங்-திறன் வரம்பை பட்டியலிடுகிறது. இந்த வரம்பை ஒரு பட்டியல் பயன்பாட்டுக் குறிப்பாகக் கருத வேண்டும். உண்மையான பொருத்தம் டிரெய்லர் உடல், சுமை விநியோகம், கீல் நிலை, டிப்பிங் கோணம், சேஸ் வலிமை, ஹைட்ராலிக் ஓட்டம் மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது.
மவுண்டிங் ஜியோமெட்ரி அல்லது சிஸ்டம் பிரஷர் தவறாக இருந்தால், சரியான துளை அல்லது பக்கவாதம் கொண்ட சிலிண்டர் இன்னும் பொருத்தமற்றதாக இருக்கும். எனவே சிலிண்டரை ஆர்டர் செய்வதற்கு முன் முழு விண்ணப்ப மதிப்பாய்வையும் முடிக்க வேண்டும்.

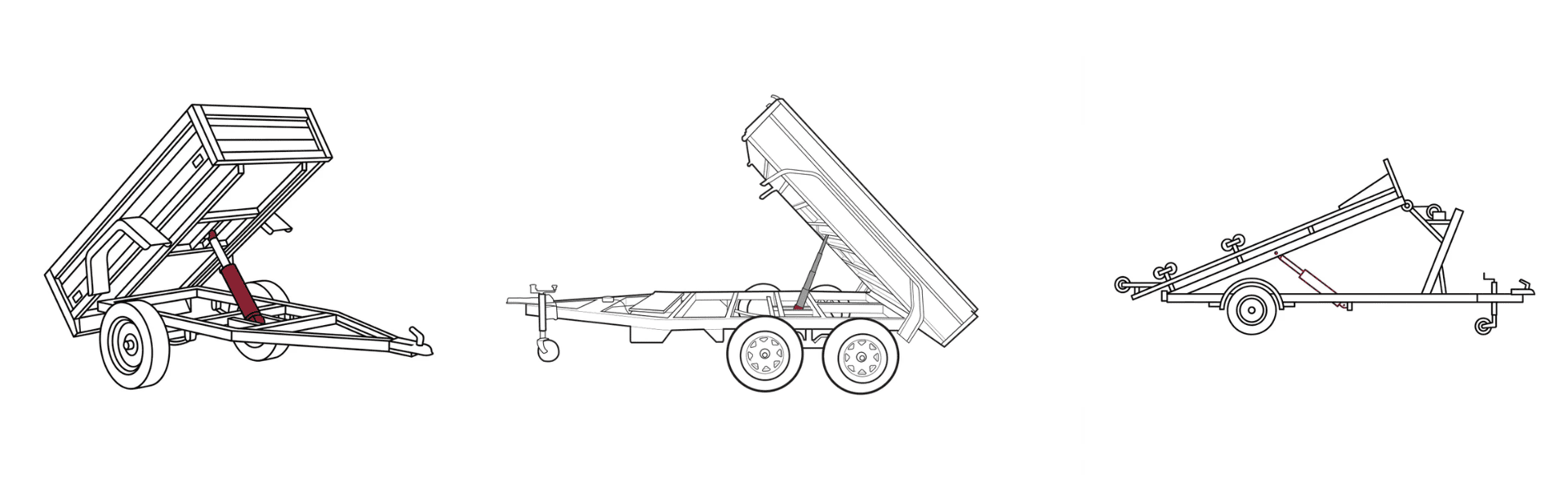

3TG-E90x1199 டம்ப்-டிரெய்லர் மற்றும் 1,199 மிமீ ஸ்ட்ரோக் கொண்ட மூன்று-நிலை சிலிண்டர் தேவைப்படும் அண்டர்பாடி டிப்பிங்-சிஸ்டம் திட்டங்களுக்கு பொருத்தமானது. கிடைக்கும் இடம் மற்றும் கணினித் தேவைகள் பட்டியல் தரவுகளுடன் பொருந்தும்போது OEM உருவாக்கங்கள், மாற்று வேலைகள் மற்றும் டிரெய்லர் மறுவடிவமைப்புகளுக்கு இது பரிசீலிக்கப்படலாம்.
வழங்கப்பட்ட HCIC அட்டவணையானது, இரண்டு முதல் ஆறு நிலைகள் வரை உள்ளமைவுகளுடன் ஒரு கீழ்நிலை சிலிண்டர் வரிசையை விவரிக்கிறது, ஆனால் இந்த கட்டுரை 3TG-E90x1199 மாதிரியில் மட்டுமே கவனம் செலுத்துகிறது. மற்ற மாதிரிகள் அதன் பரிமாணங்களுக்கு மாற்றாக அல்லது தனி பொறியியல் மதிப்பாய்வு இல்லாமல் இயக்க தரவுகளைப் பயன்படுத்தக்கூடாது.
3TG-E90x1199 மேற்கோள் அல்லது மாற்று மதிப்பீட்டிற்கு, அனுப்பவும்:
- டிரெய்லர் வகை மற்றும் உடல் பரிமாணங்கள்
- தேவையான பக்கவாதம் மற்றும் மூடிய நிறுவல் இடம்
- சேஸ், தொட்டில் மற்றும் அடைப்புக்குறி வரைபடங்கள்
- பின் அல்லது பந்து இணைப்பு விவரங்கள்
- பம்ப் அழுத்தம் மற்றும் ஓட்டம் தகவல்
- குழாய் மற்றும் துறைமுக ஏற்பாடு
- டிப்பிங் கோணம் மற்றும் சுமை விநியோகம்
- தற்போதைய சிலிண்டர் மற்றும் மவுண்டிங் பகுதியின் புகைப்படங்கள்
- தேவையான அளவு மற்றும் மாற்று நிலை
இந்த விவரங்கள் சிலிண்டர் மாற்றத்தை பெரிய அடைப்புக்குறி, சீரமைப்பு அல்லது ஹைட்ராலிக் சிஸ்டம் பிரச்சனையிலிருந்து வேறுபடுத்த உதவுகின்றன.
3TG-E90x1199 என்பது 1,199 மிமீ ஸ்ட்ரோக், 220 பார் அதிகபட்ச வேலை அழுத்தம், 6.2 எல் வேலை அளவு மற்றும் 5-14 டன் கேட்லாக் டிப்பிங் வரம்பைக் கொண்ட மூன்று-நிலை அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் ஆகும். அதன் 598 மிமீ எல் பரிமாணம் மற்றும் பட்டியலிடப்பட்ட A-E அளவீடுகள் நிறுவல் திட்டமிடலுக்கான நடைமுறை தொடக்க புள்ளியை வழங்குகிறது.
இறுதித் தேர்வு முழு டிரெய்லர் அமைப்பின் அடிப்படையில் இருக்க வேண்டும், பக்கவாதம் அல்லது அழுத்தத்தின் அடிப்படையில் அல்ல. வாங்குவதற்கு முன், திட்ட-குறிப்பிட்ட மதிப்பாய்வுக்காக, அண்டர்பாடி டிராயிங் மற்றும் ஹைட்ராலிக் தரவை HCICக்கு அனுப்பவும்.
வாகனம் மற்றும் தொழில்துறை பயன்பாடுகளுக்கான ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் மின் அலகுகளை HCIC உருவாக்கி உற்பத்தி செய்கிறது. 3TG-E90x1199 திட்டத்திற்கு, HCIC ஆனது OEM அல்லது மாற்று விசாரணைக்கான வரைபடங்கள், அளவிடப்பட்ட பரிமாணங்கள் மற்றும் ஹைட்ராலிக் தேவைகளை மதிப்பாய்வு செய்யலாம்.
3TG-E90x1199 மதிப்பாய்வைக் கோரவும்:
