தயாரிப்பு விளக்கம்

6TG-E130x1947 என்பது டம்ப் டிரெய்லர்களுக்கான ஆறு-நிலை அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் ஆகும். இது 1,947 மிமீ ஸ்ட்ரோக், பட்டியலிடப்பட்ட வேலை அளவு 14 எல், அதிகபட்ச வேலை அழுத்தம் 180 பார் மற்றும் டிப்பிங் திறன் வரம்பு 11-18 டன். அதன் பட்டியல் பரிமாணங்களில் ஏ 543 மிமீ, பி 216 மிமீ, சி 327 மிமீ, டி 132 மிமீ மற்றும் ஈ 92 மிமீ, பட்டியலிடப்பட்ட எடை 53 கிலோ.

சைட்-டம்ப் மற்றும் த்ரீ-வே டம்ப் டிரெய்லர் பயன்பாடுகள் உட்பட, லைட்-டூட்டி டம்ப் உபகரணங்களுக்கான HCIC இன் அண்டர்பாடி வரம்பிற்கு சிலிண்டர் சொந்தமானது. டிரெய்லர் ஃப்ரேம், கீல் வடிவியல், சுமை பாதை, ஆயில் சர்க்யூட் மற்றும் கிடைக்கும் மவுண்டிங் ஸ்பேஸ் ஆகியவற்றுக்கு எதிராக இறுதி நிறுவல் இன்னும் சரிபார்க்கப்பட வேண்டும்.

telescopic hydraulic cylinders

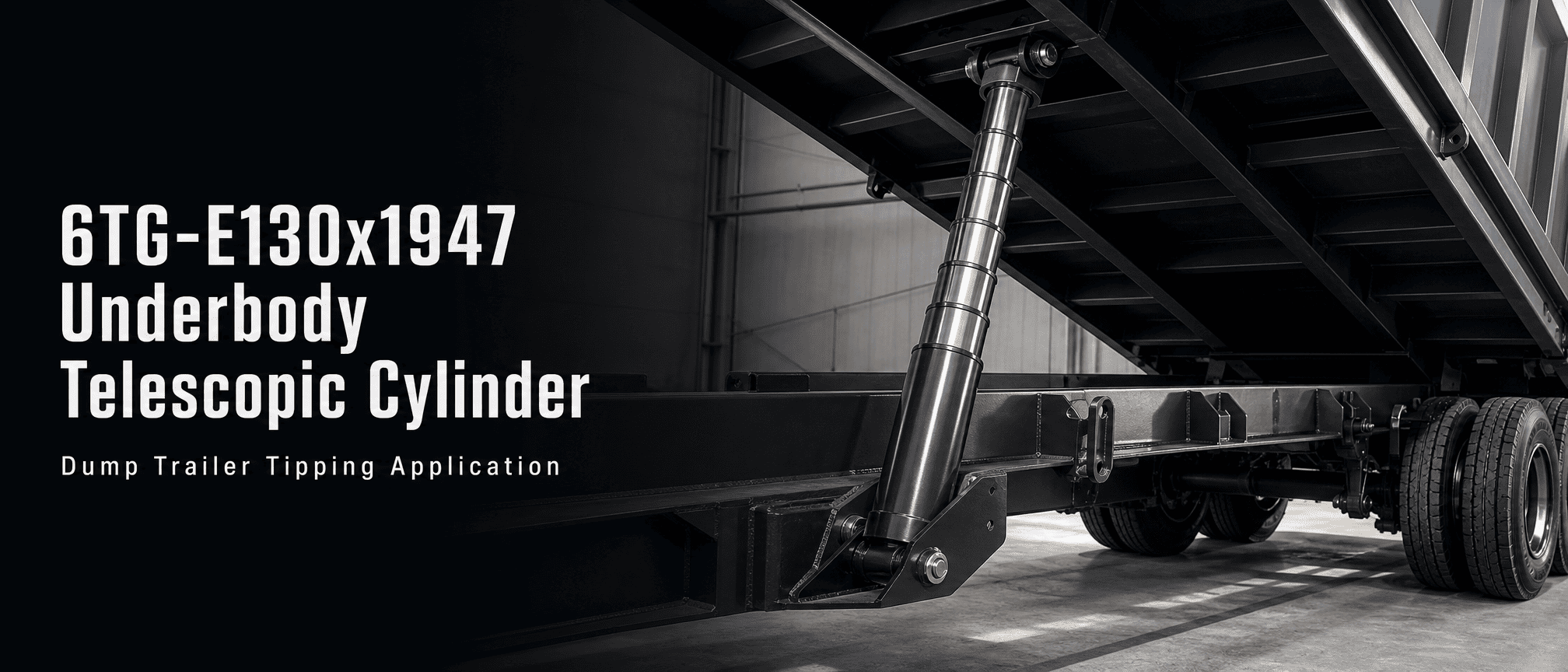

I. 6TG-E130x1947 என்ன செய்ய வடிவமைக்கப்பட்டுள்ளது

ஒரு அண்டர்பாடி டெலஸ்கோபிக் சிலிண்டர் பல உள்ளமை நிலைகளைப் பயன்படுத்தி நீண்ட வேலை செய்யும் பக்கவாதத்தை உருவாக்குகிறது. அந்த தளவமைப்பு பயனுள்ளதாக இருக்கும், அங்கு சிலிண்டர் டம்ப் பாடிக்கு அடியில் பொருத்தப்பட வேண்டும் மற்றும் டிப்பிங்கிற்கு போதுமான இயக்கத்தை வழங்க வேண்டும்.

6TG-E130x1947 அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் ஆறு நிலைகளைப் பயன்படுத்துகிறது. ஹைட்ராலிக் எண்ணெய் சிலிண்டருக்குள் நுழையும் போது, தூக்கும் இயக்கத்தை உருவாக்க நிலைகள் வரிசையாக நீட்டிக்கப்படுகின்றன. பின்வாங்கலின் போது, நிலைகள் உள்ளமைக்கப்பட்ட சட்டசபைக்குத் திரும்புகின்றன. உண்மையான வரிசை மற்றும் சுமை நடத்தை சிலிண்டர் வடிவமைப்பு, எண்ணெய் வழங்கல், பெருகிவரும் வடிவியல் மற்றும் டிரெய்லர் அமைப்பு ஆகியவற்றைப் பொறுத்தது.

இது ஸ்ட்ரோக் நீளத்தை மட்டுமே அடிப்படையாகக் கொண்ட உலகளாவிய மாற்று அல்ல. மூடிய நிறுவல் பரிமாணங்கள், முள் அல்லது கண் ஏற்பாடு, டிப்பிங் கோணம், உடல் எடை மற்றும் சேஸ் மவுண்டிங் புள்ளிகள் ஆகியவற்றை மாற்றுவதற்கு முன் சரிபார்க்க வேண்டும்.

II. 6TG-E130x1947க்கான அட்டவணை விவரக்குறிப்பு

telescopic hydraulic cylinders

பொருள்	அட்டவணை விவரக்குறிப்பு
மாதிரி	6TG‑E130x1947
தயாரிப்பு வகை	அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர்
நிலைகளின் எண்ணிக்கை	6
பக்கவாதம்	1,947 மி.மீ
பட்டியலிடப்பட்ட நீட்டிப்பு படம்	53
வேலை அளவு	14 எல்
நிறை	53 கிலோ
அதிகபட்ச வேலை அழுத்தம்	180 பார்
டிப்பிங் திறன் வரம்பு	11-18 டன்
பரிமாணம் ஏ	543 மி.மீ
பரிமாணம் பி	216 மி.மீ
பரிமாணம் சி	327 மி.மீ
பரிமாணம் டி	132 மி.மீ
பரிமாணம் ஈ	92 மி.மீ

பந்து மற்றும் கண் பதிப்புகள், பெருகிவரும் அடைப்புக்குறிகள் மற்றும் ஆதரவுகள் மற்றும் பல போர்ட் விருப்பங்களுடன் அண்டர்பாடி வரம்பையும் பட்டியல் பட்டியலிடுகிறது. மேற்கோளுக்கான சரியான இணைப்பு மற்றும் மவுண்டிங் உள்ளமைவு தேவையான வரைதல் மற்றும் டிரெய்லர் தளவமைப்புக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.

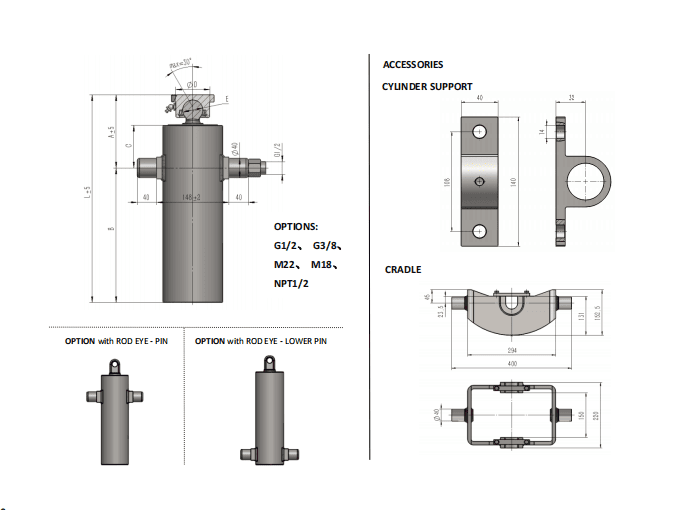

III. முக்கிய பரிமாணங்களைப் புரிந்துகொள்வது

தயாரிப்பு தரவில் A முதல் E வரையிலான பரிமாணங்களை பட்டியல் அடையாளம் காட்டுகிறது. இந்த பரிமாணங்கள் நிறுவல் குறிப்புகள், பரிமாற்ற மதிப்புகள் அல்ல. மாற்று சிலிண்டர், டிரெய்லரின் உண்மையான பின்-மையம், அடைப்புக்குறி, அனுமதி மற்றும் உடல் வடிவியல் ஆகியவற்றுடன் பொருந்த வேண்டும்.

ஒரு நடைமுறை மதிப்பாய்வு ஒப்பிட வேண்டும்:

- பின்வாங்கும்போது டம்ப் உடலின் கீழ் கிடைக்கும் இடம்

- சிலிண்டரின் வேலை நிலை மற்றும் நீட்டிப்பு பாதை

- இரு முனைகளிலும் முள் அல்லது கண் சீரமைப்பு

- சேஸ், உடல், அச்சுகள், குழல்களை மற்றும் பிற கூறுகளில் இருந்து நீக்கம்

- தேவையான முனை கோணம் மற்றும் சிலிண்டர் முழு நீட்டிப்பை அடையும் புள்ளி

- உடல் கீல் நிலை மற்றும் சுமை பரிமாற்றத்தின் திசை

1,947 மிமீ ஸ்ட்ரோக் என்பது பொருத்தத்தின் ஒரு பகுதி மட்டுமே. மூடிய நீளம், பெருகிவரும் உயரம் அல்லது இணைப்பு வடிவியல் வேறுபட்டால் அதே பக்கவாதம் கொண்ட சிலிண்டர் இன்னும் பொருத்தமற்றதாக இருக்கும்.

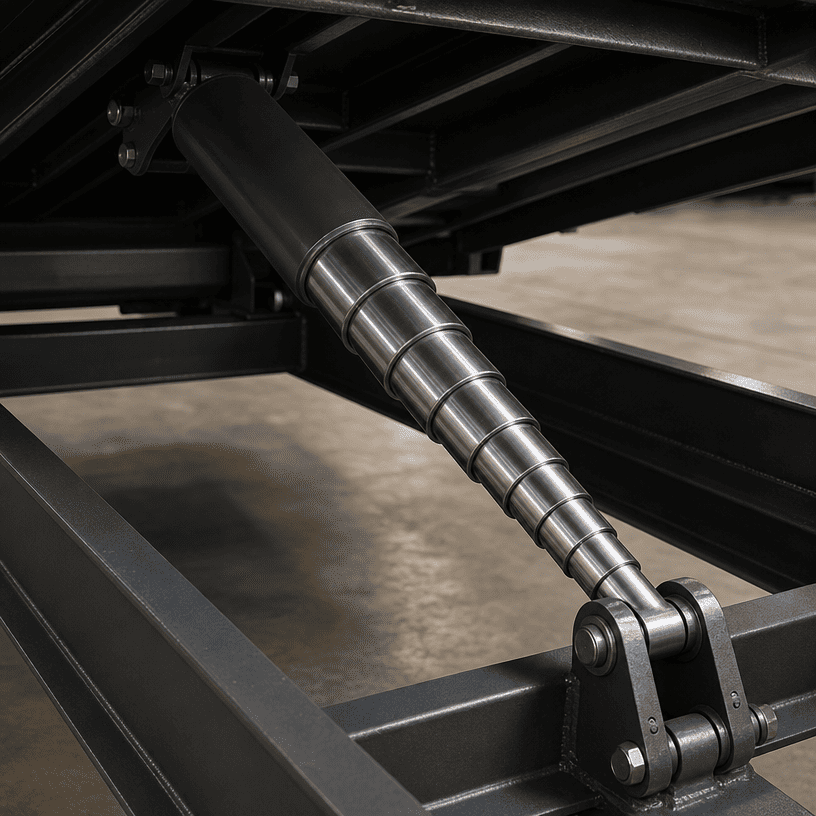

IV. ஆறு-நிலை தொலைநோக்கி கட்டுமானம்

ஆறு-நிலை கட்டுமானமானது, 6TG-E130x1947 ஆனது, ஒரு சிறிய அண்டர்பாடி ஏற்பாட்டிலிருந்து நீண்ட பக்கவாதத்தை வழங்க அனுமதிக்கிறது. உள்ளமைக்கப்பட்ட பீப்பாய் பிரிவுகள் நீட்டிப்பு பணியைப் பகிர்ந்து கொள்கின்றன, எனவே ஒவ்வொரு கட்டமும் அதன் சீல் இடைமுகமும் சரியான வரிசையில் செயல்பட வேண்டும்.

telescopic hydraulic cylinder

தொலைநோக்கி சிலிண்டர்கள் சீரமைப்புக்கு கவனமாக கவனம் தேவை. பெருகிவரும் அடைப்புக்குறிகள் சிதைந்த சட்டத்தால் உருவாக்கப்பட்ட பக்கச் சுமைகளைச் சுமக்க நிலைகளை கட்டாயப்படுத்தாமல் அதன் நோக்கம் கொண்ட பாதை வழியாக உருளையை வழிநடத்த வேண்டும். சிலிண்டர் ஒரு சக்தியை உருவாக்கும் கூறு; கீல் அல்லது சேஸ் சீரமைப்பு சிக்கலை சரிசெய்ய இதைப் பயன்படுத்தக்கூடாது.

அடைப்புக்குறிகள் மற்றும் ஆதரவுடன் கிடைக்கக்கூடிய அண்டர்பாடி வரம்பை அட்டவணை விவரிக்கிறது. OEM நிறுவலுக்கு, அடைப்புக்குறி வடிவமைப்பு, முள் சீரமைப்பு மற்றும் தொட்டில் ஏற்பாடு ஆகியவை தனித்தனியான பின் எண்ணங்களாகக் கருதப்படுவதற்குப் பதிலாக சிலிண்டருடன் ஒன்றாக மதிப்பாய்வு செய்யப்பட வேண்டும்.

V. அழுத்தம், திறன் மற்றும் பயன்பாட்டு வரம்புகள்

6TG-E130x1947க்கான அதிகபட்ச வேலை அழுத்தம் 180 பட்டி மற்றும் 11-18 டன் டிப்பிங் திறன் வரம்பையும் அட்டவணை பட்டியலிடுகிறது. இந்த புள்ளிவிவரங்கள் உத்தேசிக்கப்பட்ட உபகரண உள்ளமைவில் படிக்கப்பட வேண்டும். முழு டிரெய்லரின் பேலோட் மதிப்பீட்டை அவர்கள் நிறுவவில்லை.

உண்மையான டிப்பிங் செயல்திறன் உடல் எடை, பேலோட் விநியோகம், கீல் உராய்வு, சிலிண்டர் கோணம், பெருகிவரும் நிலை, ஹைட்ராலிக் ஓட்டம், அழுத்தம் இழப்புகள் மற்றும் கட்டமைப்பு வலிமை ஆகியவற்றைப் பொறுத்தது. டிரெய்லர் உற்பத்தியாளர் முழுமையான சுமை பாதை மற்றும் பாதுகாப்பான இயக்க நிலைமைகளை சரிபார்க்க பொறுப்பேற்கிறார்.

180 பார் உருவம் பம்ப், வால்வு, ஹோஸ்கள், பொருத்துதல்கள் மற்றும் மவுண்டிங் ஹார்டுவேர் ஆகியவற்றுடன் பொருத்தப்பட வேண்டும். ஒரு அமைப்பு அதன் குறைந்த மதிப்பிடப்பட்ட கூறுகளின் அனுமதிக்கப்பட்ட மதிப்பீட்டிற்கு மேல் இயக்கப்படக்கூடாது.

VI. அட்டவணையில் இருந்து சீல் மற்றும் மேற்பரப்பு தகவல்

இந்த வரம்பில் பயன்படுத்தப்படும் முத்திரைகள் நிரந்தர உருமாற்றம் மற்றும் தேய்மானத்தை எதிர்க்கும் மற்றும் -40°C முதல் +100°C வரையிலான வெப்பநிலை வரம்பிற்குள் செயல்படும் நோக்கத்துடன் இருப்பதாக HCIC-ன் உட்பகுதி சிலிண்டர் விளக்கம் கூறுகிறது. நிலைகள் கடினமான குரோமிங்கைப் பயன்படுத்துகின்றன என்றும், பொதுவான அண்டர்பாடி அம்ச விளக்கத்தில் அதிகபட்சமாக 200 பட்டி வேலை அழுத்தத்திற்கு வரம்பு வடிவமைக்கப்பட்டுள்ளது என்றும் அட்டவணை கூறுகிறது.

குறிப்பிட்ட 6TG-E130x1947 அட்டவணை வரிசையில், பட்டியலிடப்பட்ட அதிகபட்ச வேலை அழுத்தம் 180 பார் ஆகும். இந்த தயாரிப்பு கட்டுரை மற்றும் மேற்கோளுக்கு மாதிரி-குறிப்பிட்ட அட்டவணை மதிப்பு பயன்படுத்தப்பட வேண்டும். மாதிரியின் பட்டியலிடப்பட்ட மதிப்பை மாற்றுவதற்கு பரந்த அளவிலான அறிக்கை பயன்படுத்தப்படக்கூடாது.

அட்டவணையானது 6TG-E130x1947ஐ டம்ப் உபகரணங்களுக்கான கீழ்நிலை தயாரிப்பாக வழங்குகிறது. இந்த குறிப்பிட்ட மாதிரிக்கு முழுமையான சீல் கலவை, மேற்பரப்பு-தடிமன், சுழற்சி-வாழ்க்கை அல்லது விரிவான பராமரிப்பு இடைவெளியை இது வழங்காது. இயக்க ஊடகம், தட்பவெப்பநிலை மற்றும் கடமை சுழற்சி அறியப்படும் போது அந்த விவரங்கள் உறுதிப்படுத்தப்பட வேண்டும்.

VII. ஆர்டர் செய்வதற்கு முன் நிறுவல் சரிபார்ப்பு

6TG-E130x1947 ஐ மாற்றும் அல்லது குறிப்பிடும் வாங்குபவர் பின்வரும் தகவலைத் தயாரிக்க வேண்டும்:

small trailer hydraulic cylinders

1. தற்போதைய சிலிண்டர் மாதிரி மற்றும் அடையாளத் தட்டு, இருந்தால்

2. பின்வாங்கப்பட்ட மற்றும் நீட்டிக்கப்பட்ட நிலைகளில் பின்-மையம் அல்லது கண்-மைய பரிமாணங்கள்

3. தேவையான பக்கவாதம் மற்றும் முனை கோணம்

4. டம்ப் உடல் நீளம், வெற்று எடை மற்றும் நோக்கம் கொண்ட பேலோட் வரம்பு

5. கீல் இடம் மற்றும் பெருகிவரும் அடைப்புக்குறி வரைதல்

6. பம்ப் ஓட்டம், கணினி அழுத்தம் மற்றும் வால்வு வகை

7. குழாய் இணைப்பு மற்றும் துறைமுக தேவைகள்

8. உடலுக்குக் கீழேயும் சேஸைச் சுற்றியும் கிடைக்கும் இடம்

9. இயக்க வெப்பநிலை மற்றும் நீர், தூசி அல்லது சாலை மாசுபாட்டின் எதிர்பார்க்கப்படும் வெளிப்பாடு

10. அடைப்புக்குறிகள், ஆதரவுகள், தொட்டில் அல்லது முழுமையான நிறுவல் கருவி தேவையா

தெளிவான நிறுவல் தகவல் சரியான பக்கவாதம் கொண்ட சிலிண்டரைப் பெறுவதற்கான அபாயத்தைக் குறைக்கிறது, ஆனால் டிரெய்லரில் பாதுகாப்பாகப் பொருத்த முடியாது.

VIII. விண்ணப்பங்கள்

லைட்-டூட்டி டம்ப் உபகரணங்கள், சைட்-டம்ப் மற்றும் த்ரீ-வே டம்ப் டிரெய்லர் அப்ளிகேஷன்களுடன் அண்டர்பாடி டெலஸ்கோபிக் வரம்பை பட்டியல் இணைக்கிறது. 6TG-E130x1947 உபகரணங்களுக்கு நீண்ட பக்கவாதம் தேவைப்படும் மற்றும் ஆறு-நிலை வடிவமைப்பு கிடைக்கக்கூடிய அண்டர்பாடி இடத்திற்கு பொருந்துகிறது.

விண்ணப்ப ஒப்புதல் முழுமையான இயந்திர மற்றும் ஹைட்ராலிக் மதிப்பாய்வின் அடிப்படையில் இருக்க வேண்டும். ஒரு குறிப்பிட்ட டிரெய்லர் மாடல், பேலோட் அல்லது டிப்பிங் கோணத்திற்கான பொருத்தத்தை ஒரு தயாரிப்பு விளக்கத்தால் மட்டும் உறுதிப்படுத்த முடியாது.

IX. அடிக்கடி கேட்கப்படும் கேள்விகள்

6TG‑E130x1947 எத்தனை நிலைகளைக் கொண்டுள்ளது?

HCIC-2026 பட்டியல் 6TG‑E130x1947ஐ ஆறு-நிலை உருளையாக பட்டியலிடுகிறது.

பட்டியலிடப்பட்ட பக்கவாதம் என்றால் என்ன?

பட்டியல் 1,947 மிமீ ஸ்ட்ரோக்கை பட்டியலிடுகிறது.

இந்த மாதிரிக்கு என்ன அழுத்தம் பட்டியலிடப்பட்டுள்ளது?

மாதிரி அட்டவணை 180 பட்டியின் அதிகபட்ச வேலை அழுத்தத்தை பட்டியலிடுகிறது.

எந்த டிப்பிங் திறன் வரம்பு காட்டப்பட்டுள்ளது?

பட்டியல் 11-18 டன் டிப்பிங் திறன் வரம்பை பட்டியலிடுகிறது.

எந்த சிலிண்டரையும் 1,947 மிமீ ஸ்ட்ரோக்குடன் மாற்ற முடியுமா?

இல்லை. மவுண்டிங் பரிமாணங்கள், கீல் வடிவியல், அடைப்புக்குறி சீரமைப்பு, அழுத்தம், ஓட்டம் மற்றும் முழுமையான சுமை பாதை ஆகியவற்றை மாற்றுவதற்கு முன் சரிபார்க்க வேண்டும்.

அடைப்புக்குறிகள் மற்றும் ஆதரவுகள் கிடைக்குமா?

பொதுவான அண்டர்பாடி தயாரிப்பு விளக்கம், வரம்பில் அடைப்புக்குறிகள் மற்றும் ஆதரவுகள் உள்ளன என்று கூறுகிறது. 6TG‑E130x1947க்கான சரியான தேவை மேற்கோளில் உறுதிப்படுத்தப்பட வேண்டும்.

X. 6TG-E130x1947 ஃபிட்மென்ட் மதிப்பாய்வைக் கோரவும்

6TG-E130x1947 அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் 1,947 மிமீ ஸ்ட்ரோக் மற்றும் டிரெய்லர் ஒருங்கிணைப்புக்கான அட்டவணையில் பட்டியலிடப்பட்ட பரிமாணங்களுடன் ஆறு-நிலை கட்டுமானத்தை ஒருங்கிணைக்கிறது. தொழில்நுட்ப ரீதியாக பயனுள்ள மேற்கோளைக் கோர, ஏற்கனவே உள்ள சிலிண்டர் விவரங்கள், மவுண்டிங் ட்ராயிங், டிப்பிங் ஆங்கிள், பம்ப் டேட்டா மற்றும் இயக்க நிலைமைகளை HCICக்கு அனுப்பவும்.

HCIC ஆனது ஸ்ட்ரோக் நீளத்தை மட்டும் நம்புவதற்குப் பதிலாக, உண்மையான அண்டர்பாடி நிறுவலுக்கு எதிராக மாதிரியைச் சரிபார்க்கலாம்.

XI. HCIC பற்றி

Jinan Huachen Industrial Co., Ltd. 1998 இல் நிறுவப்பட்டது. HCIC-2026 பட்டியல் HCIC ஐ ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் போக்குவரத்து சாதனங்கள், கட்டுமான இயந்திரங்கள் மற்றும் பிற தொழில்துறை பயன்பாடுகளுக்கான மின் அலகுகளில் கவனம் செலுத்தும் உற்பத்தியாளர் என்று விவரிக்கிறது.
