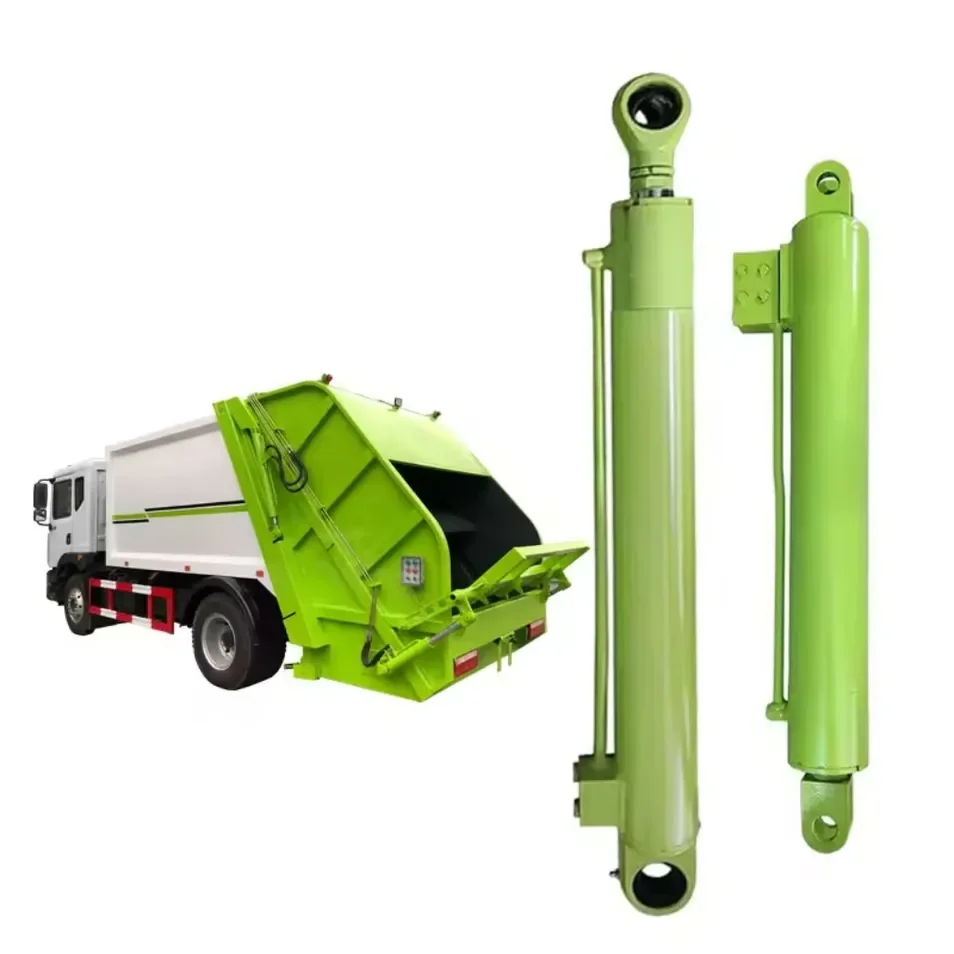

L-HYC00905 என்பது 5.5-இன்ச் போர், 2.5-இன்ச் ராட் மற்றும் ஸ்லைடு-பேனல் பயன்பாடுகளுக்கான 37-இன்ச் ஸ்ட்ரோக் கொண்ட குப்பை லாரிகளுக்கான ரியர் லோடர் ஸ்லைடு சிலிண்டர் ஆகும்.
Bore:
5.5 அங்குலம்Rod:
2.5 அங்குலம்Stroke:
37 அங்குலம்பின்புற ஏற்றி செல்லும் குப்பை டிரக்கில் உள்ள ஸ்லைடு சிலிண்டர், முன்புற ஏற்றியில் உள்ள ஆர்ம் சிலிண்டரிலிருந்து வேறுபட்ட வேலையைக் கொண்டுள்ளது. இது உடலுக்குள் வேலை செய்கிறது, ஏற்றுதல் மற்றும் பரிமாற்ற சுழற்சி மூலம் ஸ்லைடு பேனலை நகர்த்துகிறது. அதாவது, கிடைக்கும் நிறுவல் இடம், ஸ்ட்ரோக் பாதை மற்றும் இணைப்புப் புள்ளிகள் சிலிண்டரின் விசை வகுப்பைப் போலவே முக்கியம்.
HCIC ஆனது L-HYC00905ஐ L ஸ்லைடு சிலிண்டராகப் பட்டியலிடுகிறது. பட்டியல் 5.5-இன்ச் போர், 2.5-இன்ச் ராட் மற்றும் 37-இன்ச் ஸ்ட்ரோக் கொடுக்கிறது.
| அளவுரு | பட்டியல் மதிப்பு |
|---|---|
| மாதிரி | L-HYC00905 |
| விண்ணப்பம் | எல் ஸ்லைடு சிலிண்டர் |
| சலிப்பு | 5.5 அங்குலம் |
| கம்பி | 2.5 அங்குலம் |
| பக்கவாதம் | 37 அங்குலம் |
ஆதாரம்: HCIC-2026 பட்டியல், PDF கோப்புப் பக்கம் 11, அச்சிடப்பட்ட பட்டியல் பக்கம் 19. HCIC இன் பின்-ஏற்றி தயாரிப்புத் தகவலும் L-HYC00905ஐ அதே போர், ராட் மற்றும் ஸ்ட்ரோக் மதிப்புகளுடன் பட்டியலிடுகிறது.
ஒரு ஸ்லைடு பேனல் எதிர்ப்பு இல்லாமல் ஒரு நேர் கோட்டில் வெறுமனே நகராது. சிலிண்டர் பின்புற-ஏற்றி உடலில் வேலை செய்கிறது, அங்கு பேக் செய்யப்பட்ட பொருள், வழிகாட்டி உராய்வு மற்றும் மாறும் சுமை நிலைமைகள் இயக்கத்தை பாதிக்கின்றன. பக்கவாதம் மிகக் குறைவாக இருந்தால், பேனல் அதன் நோக்கம் கொண்ட பயணத்தை முடிக்காமல் போகலாம். பெருகிவரும் நிலை தவறாக இருந்தால், சிலிண்டர் சாதகமற்ற கோணத்தை அடையலாம் அல்லது பயனுள்ள இயந்திர நன்மையை இழக்கலாம்.
5.5-இன்ச் போர் மற்றும் 37-இன்ச் ஸ்ட்ரோக் சிலிண்டரையே விவரிக்கிறது. ஒவ்வொரு பின்புற-ஏற்றி உடலுக்கும் அது பொருந்தும் என்பதை அவர்கள் தாங்களாகவே நிரூபிக்கவில்லை. ஸ்லைடு வழிகாட்டி, பின் இடைவெளி, பின்வாங்கப்பட்ட நீளம், துறைமுக நிலை மற்றும் ஹைட்ராலிக் கட்டுப்பாட்டு சுற்று இன்னும் சரிபார்க்கப்பட வேண்டும்.
பட்டியல் பொருத்தத்திற்கும் உறுதிப்படுத்தப்பட்ட மாற்றத்திற்கும் உள்ள நடைமுறை வேறுபாடு இதுதான்.
பணிபுரியும் வாங்குபவர்களுக்கு இந்த மாதிரி பொருத்தமானது:
வாங்குபவர் ஏற்கனவே எல் ஸ்லைடு சிலிண்டர் குறிப்பைக் கொண்டிருக்கும்போது, மாற்று ஆர்டரை வைப்பதற்கு முன் சிலிண்டர் பரிமாணங்களைச் சரிபார்க்க விரும்பும்போது இது மிகவும் பயனுள்ளதாக இருக்கும்.
ரியர்-லோடர் ஸ்லைடு-சிலிண்டர் மதிப்பாய்வுக்கு, இருந்தால் பின்வருவனவற்றை அனுப்பவும்:
உடலின் உள்ளே நிறுவப்பட்ட சிலிண்டரின் புகைப்படம் பெரும்பாலும் பீப்பாயின் நெருக்கமான படத்தை விட மிகவும் பயனுள்ளதாக இருக்கும். இது உண்மையான பெருகிவரும் கோணம், கிடைக்கக்கூடிய அனுமதி மற்றும் சிலிண்டர் மற்றும் ஸ்லைடு பேனலுக்கு இடையிலான உறவைக் காட்டுகிறது.
HCIC இன் ரியர்-லோடர் சிலிண்டர் தகவல் ஸ்லைடு, ஸ்வீப் மற்றும் பேக்கர் பயன்பாடுகளை உள்ளடக்கியது. L-HYC00905 க்கு, மற்ற பின்-ஏற்றி பொறிமுறைகளிலிருந்து விவரக்குறிப்புகளை கலப்பதை விட, L ஸ்லைடு சிலிண்டர் உள்ளமைவில் முதல் மதிப்பாய்வு கவனம் செலுத்த வேண்டும்.
அசல் மாதிரி இனி கிடைக்கவில்லை என்றால், முழுமையான நிறுவல் தரவிலிருந்து மாற்றீடு சரிபார்க்கப்பட வேண்டும். சலிப்பு மற்றும் பக்கவாதம் ஆரம்ப புள்ளி மட்டுமே. டிரக் உடலில் சிலிண்டர் அதே இயக்கத்தை செய்ய முடியுமா என்பதை இணைப்பு வடிவியல் மற்றும் வேலை செய்யும் இடம் தீர்மானிக்கிறது.
HCIC அட்டவணையானது, பின்-ஏற்றக்கூடிய குப்பை டிரக் பயன்பாட்டிற்கான L ஸ்லைடு சிலிண்டராக அடையாளப்படுத்துகிறது.
அட்டவணையில் 5.5-இன்ச் போர், 2.5-இன்ச் ராட் மற்றும் 37-இன்ச் ஸ்ட்ரோக் பட்டியலிடப்பட்டுள்ளது.
தானாக இல்லை. பெருகிவரும் புள்ளிகள், பின்வாங்கப்பட்ட நீளம், போர்ட் ஏற்பாடு, இயக்க அழுத்தம் மற்றும் ஸ்லைடு வடிவியல் ஆகியவையும் பொருந்த வேண்டும்.

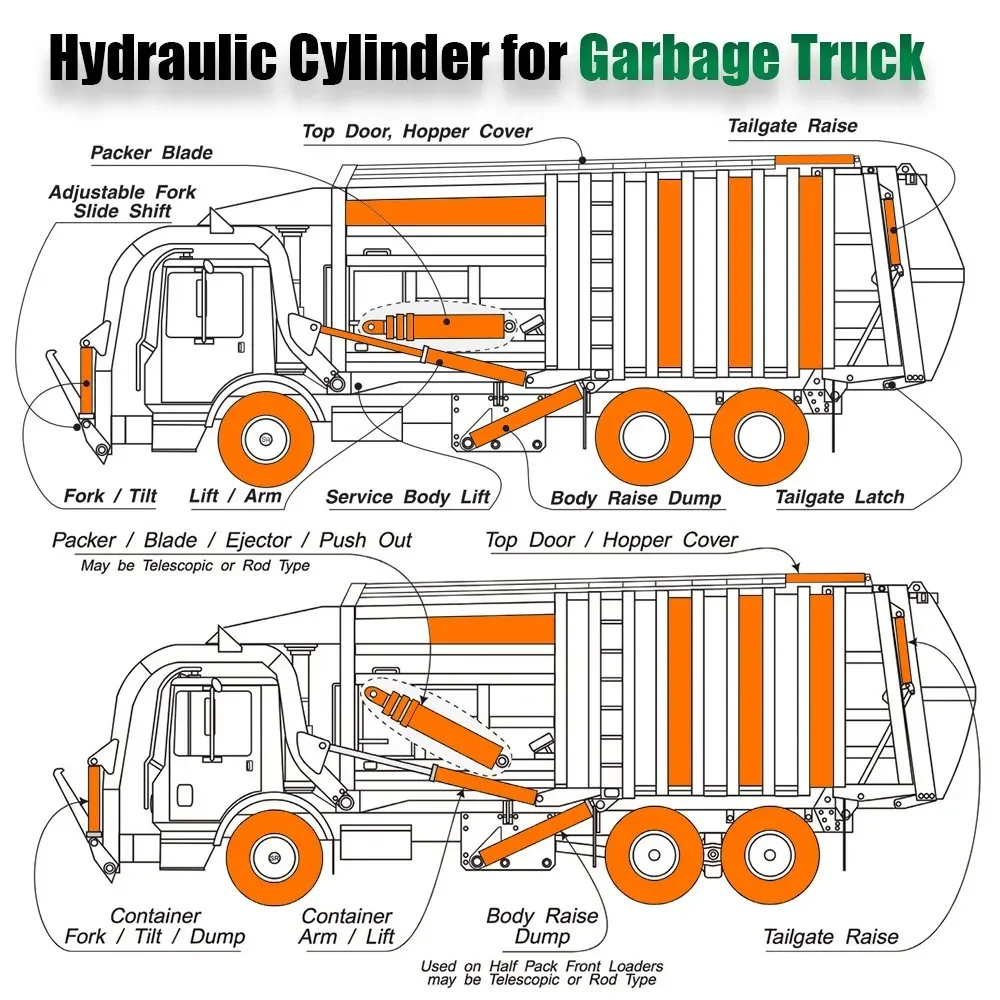

அவை பின்புற ஏற்றி உடலில் வெவ்வேறு வழிமுறைகளை இயக்குகின்றன. ஒரு ஸ்லைடு சிலிண்டர் ஸ்லைடு பொறிமுறையை நகர்த்துகிறது; ஒரு பேக்கர் சிலிண்டர் பேக்கிங் பொறிமுறையை இயக்குகிறது. அவற்றின் பரிமாணங்கள் மற்றும் பெருகிவரும் தேவைகள் ஒன்றுக்கொன்று மாறக்கூடியவை என்று கருதக்கூடாது.
தனிப்பயன் மதிப்பாய்வு என்பது வரைதல், மாதிரி, OEM குறிப்பு அல்லது முழுமையான பரிமாணத் தகவலை அடிப்படையாகக் கொண்டது. இறுதி கட்டமைப்பு உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
