டம்ப் டிரெய்லர்கள் பட்டியல் பரிமாணங்களுக்கான மாடல் 621 பவர் ஹோஸ்ட்டை மதிப்பாய்வு செய்து ஆர்டர் செய்வதற்கு முன் டிரெய்லர் ஃப்ரேம் இடம், மவுண்டிங் ஜியாமெட்ரி, பாடி கிளியரன்ஸ் மற்றும் சர்வீஸ் அணுகல் ஆகியவற்றைச் சரிபார்க்கவும்.
டம்ப் டிரெய்லர்களுக்கான மாடல் 621 பவர் ஹோஸ்ட், டிரெய்லர் லிஃப்டிங்-சிஸ்டம் பயன்பாடுகளுக்கான வழங்கப்பட்ட அமெரிக்கன் பவர் ஹொயிஸ்ட்ஸ் பட்டியலில் பட்டியலிடப்பட்டுள்ளது. OEM பில்டர் அல்லது மாற்று வாங்குபவருக்கு, முக்கியமான முதல் படி பரிமாண பொருத்தம் ஆகும்: டிரெய்லர் சட்டகம், டம்ப்-பாடி இயக்கம், பெருகிவரும் புள்ளிகள் மற்றும் ஹைட்ராலிக் ஏற்பாடு ஆகியவற்றுடன் ஏற்றுதல் வேலை செய்ய வேண்டும்.

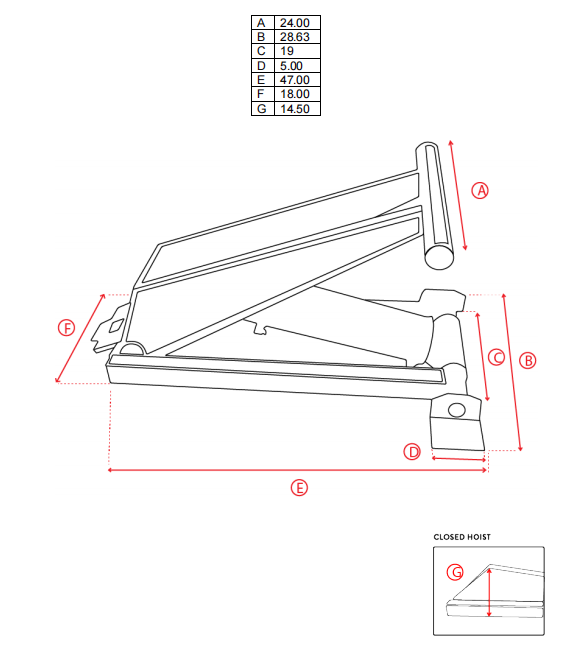

மாடல் 621 பக்கம் ஏழு பரிமாண குறிப்புகளை வழங்குகிறது, A முதல் G வரை. இந்த அளவீடுகள் இறுதி அடைப்புக்குறி, முள் மற்றும் வலுவூட்டல் விவரங்கள் அங்கீகரிக்கப்படுவதற்கு முன் டிரெய்லர் வரைதல் மதிப்பாய்வுக்கான நடைமுறை தொடக்க புள்ளியை வழங்குகிறது.
| அளவுரு | பட்டியல் மதிப்பு |
|---|---|
| மாதிரி | 621 |
| தயாரிப்பு வகை | சக்தி ஏற்றம் |
| பரிமாணம் ஏ | 24.00 அங்குலம் |
| பரிமாணம் பி | 28.63 அங்குலம் |
| பரிமாணம் சி | 19.00 அங்குலம் |
| பரிமாணம் டி | 5.00 அங்குலம் |
| பரிமாணம் ஈ | 47.00 அங்குலம் |
| பரிமாணம் எஃப் | 18.00 அங்குலம் |
| பரிமாணம் ஜி | 14.50 அங்குலம் |
மேலே உள்ள மதிப்புகள் வழங்கப்பட்ட அட்டவணையில் உள்ள மாதிரி 621 பக்கத்திலிருந்து படியெடுக்கப்பட்டது. தயாரிப்பு அல்லது மாற்று ஒப்புதலுக்கு முன் உண்மையான டிரெய்லருக்கு எதிரான சமீபத்திய தொழில்நுட்ப வரைபடத்தை உறுதிப்படுத்தவும்.
ஒரு டிரெய்லர் ஏற்றம் மாறும் இயந்திர கோணத்தின் மூலம் செயல்படுகிறது. மூடிய டம்ப் உடலின் கீழ் இருக்கும் இடம், உடல் தூக்கத் தொடங்கும் போது மாறலாம். ஃபிரேம் க்ராஸ்மெம்பர்கள், அடைப்புக்குறிகள், ஹைட்ராலிக் குழல்களை மற்றும் உடலின் அடிப்பகுதி ஆகியவை இயக்கம் முழுவதும் தெளிவாக இருக்க வேண்டும்.
இந்த காரணத்திற்காக, மாடல் 621 பவர் ஹோஸ்ட்டை மாடல் எண்ணால் மட்டும் தேர்ந்தெடுக்காமல் முழுமையான தூக்கும் அமைப்பின் ஒரு பகுதியாக மதிப்பிட வேண்டும். டிரெய்லர் அமைப்பு, பின்புற கீல் நிலை, மவுண்டிங் ஏற்பாடு மற்றும் ஹைட்ராலிக் சர்க்யூட் அனைத்தும் இறுதி நிறுவலை பாதிக்கிறது.
ஃபிரேம் மற்றும் டம்ப் பாடிக்கு இடையில் இருக்கும் இடைவெளியுடன் ஏற்றத்தை ஒப்பிடும் போது A, B மற்றும் C பரிமாணங்களுடன் தொடங்கவும். மூடிய நிலையை அளவிடவும், பின்னர் தூக்கும் சுழற்சியின் போது உடல் இயக்கத்தின் பாதையை மதிப்பாய்வு செய்யவும்.
ஒரு நிலையான அனுமதி சரிபார்ப்பு உடல் சுழலும் போது ஏற்படும் தொடர்பை வெளிப்படுத்தாது. மூடிய டிரெய்லரில் இருந்து எடுக்கப்பட்ட ஒரு அளவீட்டை விட பரிமாண வரைதல் அல்லது குறிக்கப்பட்ட நிறுவல் புகைப்படங்கள் மிகவும் பயனுள்ளதாக இருக்கும்.
D, F மற்றும் G பரிமாணங்கள் வாங்குபவருக்கு ஆதரவு தட்டுகள், பின் நிலைகள் மற்றும் சட்ட வலுவூட்டல் பற்றி விவாதிக்க உதவுகின்றன. அவை முழுமையான அடைப்புக்குறி வரைபடமாக கருதப்படக்கூடாது. உண்மையான மவுண்டிங் வடிவமைப்பு எதிர்வினை சுமைகள், முள் சீரமைப்பு, வெல்ட் தளவமைப்பு மற்றும் தூக்கும் சக்தியைப் பெறும் கட்டமைப்பைக் கணக்கிட வேண்டும்.
ஆதரவு ஏற்பாட்டிற்கு ஆய்வு, ஹோஸ் ரூட்டிங் மற்றும் எதிர்கால சேவை பணிகளுக்கு போதுமான அணுகல் தேவை. வழக்கமான அணுகல் தடுக்கப்பட்டால், இறுக்கமான நிறுவல் தானாகவே நல்ல நிறுவலாகாது.
மாடல் 621க்கான பரிமாணம் E 47.00 அங்குலமாக பட்டியலிடப்பட்டுள்ளது. இந்த மதிப்பை கிடைக்கக்கூடிய நிறுவல் நீளம், மூடிய உடல் நிலை மற்றும் அருகிலுள்ள குறுக்கு உறுப்பினர் அல்லது உபகரணங்களின் இருப்பிடத்துடன் ஒப்பிடுக.
ஒட்டுமொத்த ஏற்பாடு ஹைட்ராலிக் இணைப்புகள் மற்றும் காட்சி ஆய்வுக்கு இடமளிக்க வேண்டும். இறுதி ஒப்புதல் சமீபத்திய வரைதல் மற்றும் முழுமையான இயக்க உறை ஆகியவற்றின் அடிப்படையில் இருக்க வேண்டும்.
டம்ப் டிரெய்லர்களுக்கான மாடல் 621 பவர் ஹோஸ்ட் லிஃப்டிங்-சிஸ்டம் திட்டங்களுக்கு பொருத்தமானது, அங்கு வரையறுக்கப்பட்ட அட்டவணை மாதிரி மற்றும் பரிமாண குறிப்பு தேவைப்படும். மெக்கானிக்கல் மற்றும் ஹைட்ராலிக் தேவைகள் உறுதிசெய்யப்படும்போது, OEM டிரெய்லர் உருவாக்கங்கள், மாற்று வேலைகள் மற்றும் சிஸ்டம் மறுவடிவமைப்புகளுக்கு இது மதிப்பாய்வு செய்யப்படலாம்.
வழங்கப்பட்ட மாடல் 621 பக்கம் பரிமாணங்களைப் பட்டியலிடுகிறது, ஆனால் இந்த மாதிரிக்கான சரிபார்க்கப்பட்ட திறன், வேலை-அழுத்த மதிப்பு, சேவை-வாழ்க்கை எண்ணிக்கை அல்லது சான்றிதழை வழங்கவில்லை. இந்த விவரங்கள் உண்மையான திட்டத்திற்காக உறுதிப்படுத்தப்பட வேண்டும் மற்றும் மாதிரி எண்ணிலிருந்து ஊகிக்கப்படக்கூடாது.
OEM அல்லது மாற்று மதிப்பாய்விற்கு, அனுப்பவும்:
மறைக்கப்பட்ட கட்டமைப்பு அல்லது ஹைட்ராலிக் விவரங்களைக் கருதாமல் பொருத்தத்தை மதிப்பிடுவதற்கு இந்தத் தகவல் HCICக்கு உதவுகிறது.
இது டம்ப்-டிரெய்லர் லிஃப்டிங் சிஸ்டம் அப்ளிகேஷன்களுக்காக இங்கே பரிசீலிக்கப்படும் பட்டியல்-பட்டியலிடப்பட்ட பவர் ஹோஸ்ட் ஆகும். இறுதிப் பொருத்தம் டிரெய்லர் அமைப்பு, மவுண்டிங் ஏற்பாடு மற்றும் ஹைட்ராலிக் அமைப்பு ஆகியவற்றைப் பொறுத்தது.
பட்டியல் A 24.00 அங்குலங்கள், B 28.63 அங்குலங்கள், C 19.00 அங்குலங்கள், D 5.00 அங்குலங்கள், E 47.00 அங்குலங்கள், F 18.00 அங்குலங்கள் மற்றும் G 14.50 அங்குலங்கள்.
| அளவுரு | பட்டியல் மதிப்பு |
|---|---|
| மாதிரி | 621 |
| தயாரிப்பு வகை | சக்தி ஏற்றம் |
| பரிமாணம் ஏ | 24.00 அங்குலம் |
| பரிமாணம் பி | 28.63 அங்குலம் |
| பரிமாணம் சி | 19.00 அங்குலம் |
| பரிமாணம் டி | 5.00 அங்குலம் |
| பரிமாணம் ஈ | 47.00 அங்குலம் |
| பரிமாணம் எஃப் | 18.00 அங்குலம் |
| பரிமாணம் ஜி | 14.50 அங்குலம் |
வழங்கப்பட்ட மாதிரி 621 பக்கத்தில் சரிபார்க்கப்பட்ட திறன் மதிப்பு எதுவும் காட்டப்படவில்லை. முழு டிரெய்லர் வடிவமைப்பு மற்றும் திட்டத் தேவைகளுக்கு எதிராக திறன் மதிப்பாய்வு செய்யப்பட வேண்டும்.
தானாக இல்லை. மவுண்டிங் பாயிண்ட்கள், பின் சென்டர்கள், கிளியரன்ஸ், உடல் இயக்கம், ஹைட்ராலிக் இணைப்புகள் மற்றும் பிரேம் வலிமை ஆகியவை மாற்று முடிவெடுப்பதற்கு முன் சரிபார்க்கப்பட வேண்டும்.
பரிமாணம் E 47.00 அங்குலமாக பட்டியலிடப்பட்டுள்ளது. இது கிடைக்கக்கூடிய நிறுவல் நீளம், மூடிய உடல் நிலை, சேவை அணுகல் மற்றும் அருகிலுள்ள சட்ட உறுப்பினர்களுடன் ஒப்பிடப்பட வேண்டும்.
மாதிரி குறிப்பு, டிரெய்லர் விவரங்கள், அளவிடப்பட்ட நிறுவல் இடம், கீல் மற்றும் பின் இருப்பிடங்கள், புகைப்படங்கள் அல்லது வரைபடங்கள், ஏற்கனவே உள்ள ஹைட்ராலிக் தகவல் மற்றும் தேவையான தூக்கும் வரிசை ஆகியவற்றை அனுப்பவும்.
துல்லியமான மேற்கோளுக்கு, டிரெய்லர் வரைதல், ஏற்ற அளவீடுகள் மற்றும் கிடைக்கக்கூடிய ஹைட்ராலிக் தகவல்களை HCICக்கு அனுப்பவும். இறுதி முடிவு சமீபத்திய வரைதல் மற்றும் முழுமையான தூக்கும் ஏற்பாட்டைப் பயன்படுத்த வேண்டும்.
Jinan Huachen Industrial Co., Ltd. (HCIC) வாகனம் மற்றும் தொழில்துறை பயன்பாடுகளுக்கான ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் பவர் யூனிட்களை உருவாக்கி உற்பத்தி செய்கிறது. மாதிரி 621 திட்டத்திற்கு, HCIC கிடைக்கக்கூடிய நிறுவல் தகவலை மதிப்பாய்வு செய்யலாம் மற்றும் OEM அல்லது மாற்று மேற்கோளுக்குத் தேவையான தொழில்நுட்ப விவரங்களைக் கண்டறியலாம்.
மாடல் 621 பவர் ஹோஸ்ட் மதிப்பாய்வைக் கோரவும்:
