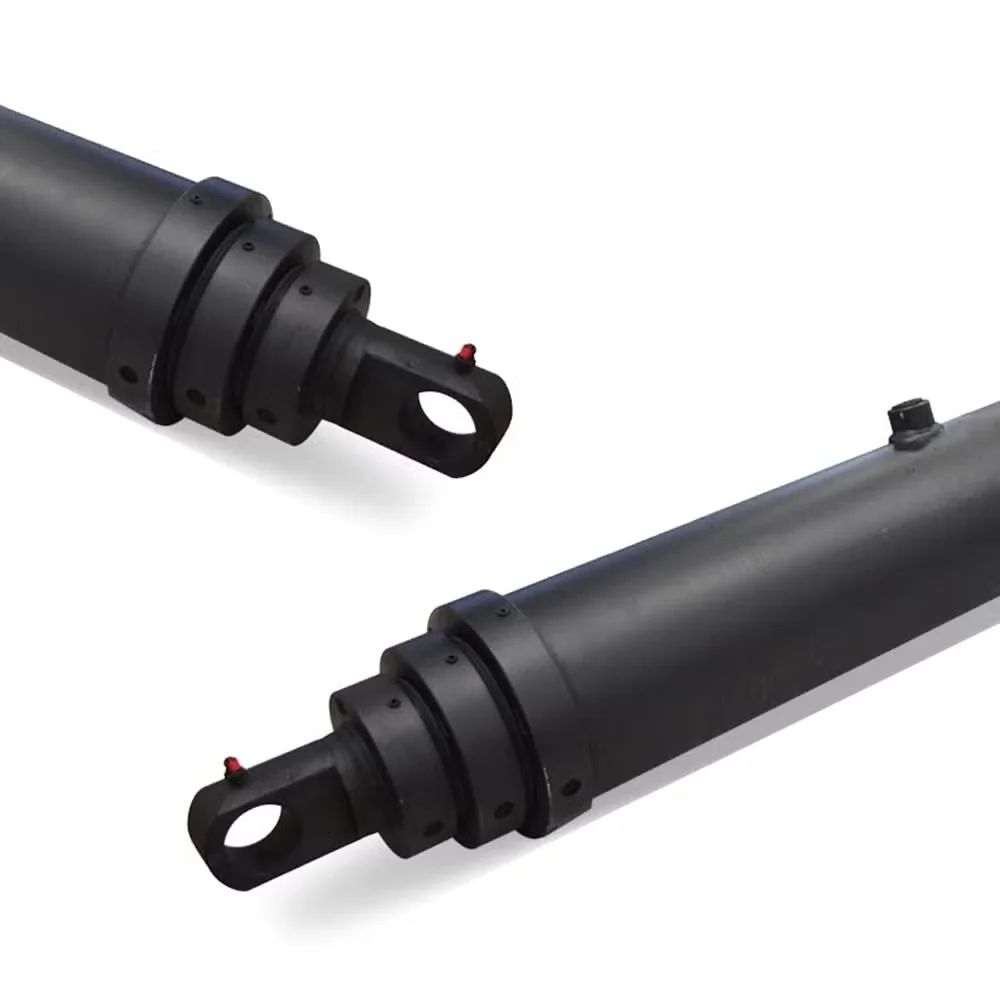

53-4592-72 பின்-டு-பின் ஹைட்ராலிக் சிலிண்டர் பரிமாணங்கள், 71.94-இன்ச் ஸ்ட்ரோக், 3/4-இன்ச் NPTF போர்ட் மற்றும் 155 எல்பி கேட்லாக் எடையை OEM மாற்றுத் திட்டமிடலுக்கு மதிப்பாய்வு செய்யவும்.
Stroke:
1,827 மி.மீClosed length:
930மிமீExtended length:
2757மிமீPort:
NPTF இல் 3/453-4592-72 பின்-டு-பின் ஹைட்ராலிக் சிலிண்டர் என்பது HCIC-2026 அட்டவணையில் பட்டியலிடப்பட்டுள்ள 4000 தொடர் மாதிரியாகும். ஒரு மாற்று அல்லது OEM திட்டத்திற்கான அதன் முக்கிய மதிப்பு பரிமாணமானது: ஒரு தயாரிப்பு வரிசையில் பக்கவாதம், மூடிய மற்றும் நீட்டிக்கப்பட்ட நீளங்கள், பெருகிவரும் வடிவியல், துறைமுகம், எண்ணெய் அளவு மற்றும் எடை ஆகியவற்றை பட்டியல் அடையாளம் காட்டுகிறது.
இந்த வகை சிலிண்டர்கள் பக்கவாதத்தால் மட்டும் தேர்ந்தெடுக்கப்படுவதில்லை. பின் மையங்கள், மவுண்டிங் காதுகள், சுற்றியுள்ள அனுமதி, ஹைட்ராலிக் இணைப்பு மற்றும் கிடைக்கும் சேவை இடம் அனைத்தும் இயந்திரத்துடன் பொருந்த வேண்டும். ஏற்கனவே உள்ள யூனிட்டை மாற்றும் வாங்குபவருக்கு, தற்போதைய சிலிண்டர் வரைதல் அல்லது புல அளவீடுகளின் முழுமையான தொகுப்பே பாதுகாப்பான தொடக்கப் புள்ளியாகும்.
| பொருள் | அங்குல மதிப்பு | மெட்ரிக் மதிப்பு |
|---|---|---|
| மாதிரி | 53-4592-72 | 53-4592-72 |
| தொடர் | 4000 தொடர் | 4000 தொடர் |
| ஸ்ட்ரோக், ஏ | 71.94 அங்குலம் | 1,827 மி.மீ |
| மூடிய நீளம், பி | 36.62 அங்குலம் | 930 மி.மீ |
| நீட்டிக்கப்பட்ட நீளம், சி | 108.56 அங்குலம் | 2,757 மி.மீ |
| பரிமாணம் டி | 1.50 அங்குலம் | 38 மி.மீ |
| பரிமாணம் ஈ | 2.06 அங்குலம் | 52 மி.மீ |
| பரிமாணம் எஃப் | 2.00 அங்குலம் | 51 மி.மீ |
| பரிமாணம் ஜி | 7.00 அங்குலம் | 178 மி.மீ |
| பரிமாணம் ஜே | 2.06 அங்குலம் | 52 மி.மீ |
| பரிமாணம் கே | 19.50 அங்குலம் | 495 மி.மீ |
| துறைமுகம் | NPTF இல் 3/4 | NPTF இல் 3/4 |
பட்டியல் பக்கம் இந்த மாதிரிக்கான உலகளாவிய அழுத்த மதிப்பீடு, சுமை மதிப்பீடு அல்லது இயந்திரம் சார்ந்த செயல்திறன் உத்தரவாதத்தை வழங்கவில்லை. அந்தத் தேவைகள் உண்மையான உபகரணங்களுக்கு உறுதிப்படுத்தப்பட வேண்டும்.

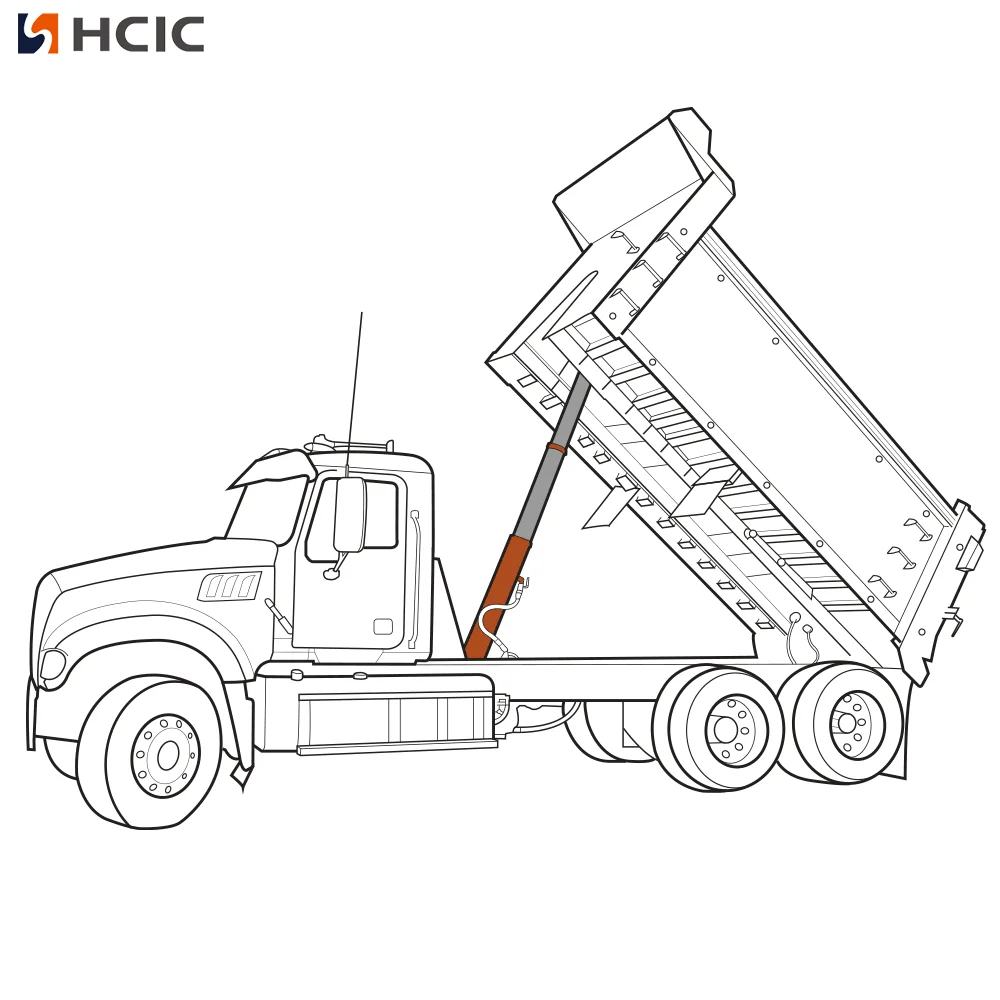

ஒரு பின்-டு-பின் சிலிண்டர் இரண்டு பெருகிவரும் புள்ளிகள் மூலம் இயக்கத்தை மாற்றுகிறது. ஒரு முனை ஒரு நிலையான அடைப்புக்குறியுடன் இணைக்கிறது, மற்றொன்று நகரும் கட்டமைப்புடன் இணைக்கிறது. எண்ணெய் சிலிண்டர் நீளத்தை மாற்றும்போது, இரண்டு ஊசிகளுக்கு இடையிலான தூரம் மாறுகிறது மற்றும் இயந்திரம் அதன் வடிவமைக்கப்பட்ட வில் வழியாக நகரும்.
இது நீட்டிக்கப்பட்ட மற்றும் மூடிய நீளங்களை முக்கியமானதாக ஆக்குகிறது. 53-4592-72 வரிசை 36.62 அங்குலங்கள் மூடப்பட்டு 108.56 அங்குலங்கள் நீட்டிக்கப்பட்டுள்ளன. வித்தியாசம் கேட்லாக் ஸ்ட்ரோக் குறிப்பு, ஆனால் இயந்திரத்திற்கு இன்னும் சிலிண்டர், ஊசிகள், அடைப்புக்குறிகள், குழல்களை மற்றும் கட்டமைப்பின் முழுமையான பயணப் பாதைக்கு போதுமான உடல் அறை தேவைப்படுகிறது.
மாற்றும் போது D, E, F, G, J மற்றும் K பரிமாணங்களும் முக்கியம். சிலிண்டர் உடல், மவுண்டிங் வன்பொருள், பின் இடம் மற்றும் இணைப்பு உறை ஆகியவற்றுக்கு இடையேயான உறவை அவை கட்டுப்படுத்தலாம். சரியான பக்கவாதம் கொண்ட சிலிண்டர், ஆனால் தவறான மவுண்டிங் வடிவியல் விலையுயர்ந்த நிறுவல் சிக்கலை உருவாக்கலாம்.
மூடப்பட்ட மற்றும் நீட்டிக்கப்பட்ட இயந்திர நிலைகளில் நிறுவப்பட்ட பின் மையங்களை அளவிடவும். முள் விட்டம், அடைப்புக்குறி அகலம், காது இடைவெளி, புஷிங் நிலை மற்றும் சுமை மூட்டுக்குள் நுழையும் திசையை சரிபார்க்கவும். வேறு மவுண்டிங் உறைக்காக வடிவமைக்கப்பட்ட அடைப்புக்குறிக்குள் மாற்றீட்டை கட்டாயப்படுத்த வேண்டாம்.
தளத்தின் நடைமுறையின்படி பாதுகாப்பாக தனிமைப்படுத்தப்பட்ட ஹைட்ராலிக் சர்க்யூட் மூலம் இயந்திரத்தை அதன் முழு இயந்திர வரம்பில் நகர்த்தவும். சிலிண்டர் உடல், தடி, அடைப்புக்குறிகள், காவலர்கள், குழல்களை மற்றும் அருகிலுள்ள அமைப்பு ஆகியவற்றுக்கு இடையே உள்ள குறுக்கீட்டைப் பார்க்கவும். நீட்டிக்கப்பட்ட நீளம் இந்த காசோலையின் ஒரு பகுதி மட்டுமே.
பட்டியல் NPTF போர்ட்டில் 3/4ஐ பட்டியலிடுகிறது. இயந்திரத்தால் பயன்படுத்தப்படும் பொருத்துதல் தரநிலை மற்றும் சீல் முறையைப் பொருத்தவும். தேய்த்தல், கூர்மையான வளைவுகள் மற்றும் நகரும் எஃகு வேலைகளைத் தொடர்புகொள்வதைத் தடுக்கும் போது, முழு முள்-க்கு-முள் இயக்கத்திற்கு போதுமான குழாய் நீளத்தை விட்டு விடுங்கள்.
பட்டியல் 1.3 கேலன் நிரப்பு எண்ணெய் அளவையும் 4.0 கேலன் நீட்டிக்கப்பட்ட எண்ணெய் அளவையும் பட்டியலிடுகிறது. இந்த மதிப்புகள் திட்டமிடலுக்கு பயனுள்ளதாக இருக்கும், ஆனால் முழுமையான அமைப்பில் குழாய் அளவு, வால்வு அளவு, நீர்த்தேக்க நிலை மற்றும் இயந்திரத்தின் இயக்க நிலை ஆகியவை அடங்கும். பணியமர்த்துவதற்கு முன் வேலை செய்யும் எண்ணெய் அளவை உறுதிப்படுத்தவும்.
71.94-இன்ச் கேட்லாக் ஸ்ட்ரோக்குடன் வரையறுக்கப்பட்ட பின்-டு-பின் ஹைட்ராலிக் சிலிண்டர் தேவைப்படும் OEM உபகரணங்கள் அல்லது மாற்று திட்டங்களுக்கு 53-4592-72 மதிப்பாய்வு செய்யப்படலாம். வாங்குபவர் ஒரு வரைதல் அல்லது ஏற்கனவே இருக்கும் சிலிண்டரை அளவிடுவதற்குப் பொருத்தமானது மற்றும் பொதுவான சிலிண்டர் பரிந்துரையை விட பரிமாண பொருத்தம் தேவைப்படும் போது இது மிகவும் பொருத்தமானது.
HCIC ஆனது பயன்பாட்டு சுமை, இயக்க அழுத்தம், இயக்கக் கோணம், சுழற்சி அதிர்வெண் மற்றும் நிறுவல் புகைப்படங்களை இறுதி தொழில்நுட்ப முடிவிற்கு முன் பெற வேண்டும். அந்த விவரங்கள் பட்டியல் வரிசையால் மாற்றப்படவில்லை.
53-4592-72 pin-to-pin ஹைட்ராலிக் சிலிண்டர் திட்டங்களுக்கான பரிமாண-பொருத்தமான தயாரிப்பு ஆகும், அங்கு சிலிண்டர் இரண்டு இயந்திர புள்ளிகளை வரையறுக்கப்பட்ட 71.94-இன்ச் ஸ்ட்ரோக் மூலம் இணைக்க வேண்டும். அதன் 36.62-இன்ச் மூடிய நீளம், 108.56-இன்ச் நீட்டிக்கப்பட்ட நீளம், NPTF போர்ட்டில் 3/4, 1.3-கேலன் நிரப்பு மதிப்பு, 4.0-கேலன் நீட்டிக்கப்பட்ட மதிப்பு மற்றும் 155 lb அட்டவணை எடை ஆகியவை OEM அல்லது மாற்று மதிப்பாய்வுக்கான தெளிவான தொடக்க புள்ளியை வழங்குகிறது.
ஆர்டர் செய்வதற்கு முன் பின்-சென்டர் அளவீடுகள், அடைப்புக்குறி விவரங்கள், ஹைட்ராலிக் தரவு மற்றும் இயந்திர வரைபடங்களை HCICக்கு அனுப்பவும். இந்த மாதிரி முழுமையான பொறிமுறைக்கு பொருந்துகிறதா என்பதை உறுதிப்படுத்துவதற்கான நடைமுறை வழி.
HCIC, Jinan Huachen Industrial Co., Ltd. என்றும் அறியப்படுகிறது, ஹைட்ராலிக் சிலிண்டர்கள், ஹைட்ராலிக் பவர் யூனிட்கள் மற்றும் வாகனம், கழிவு கையாளுதல், கட்டுமானம் மற்றும் தொழில்துறை உபகரணங்களுக்கு தொடர்புடைய கூறுகளை வழங்குகிறது. முழுமையான இயந்திர வடிவமைப்பு மற்றும் பொருந்தக்கூடிய பாதுகாப்புத் தேவைகளுக்கு எதிராக தயாரிப்பு பொருத்தம் உறுதிப்படுத்தப்பட வேண்டும்.
