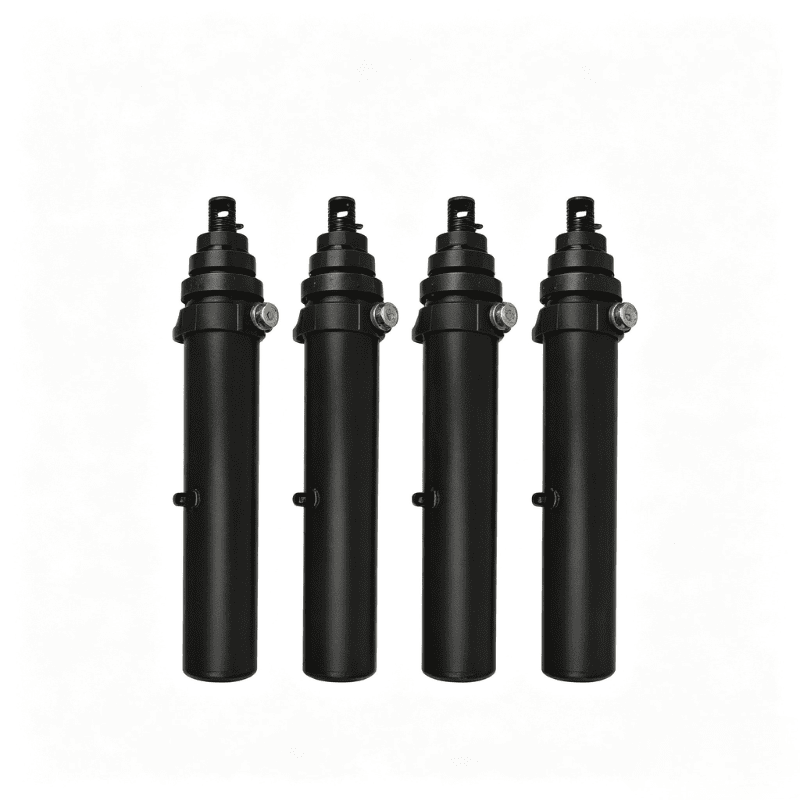

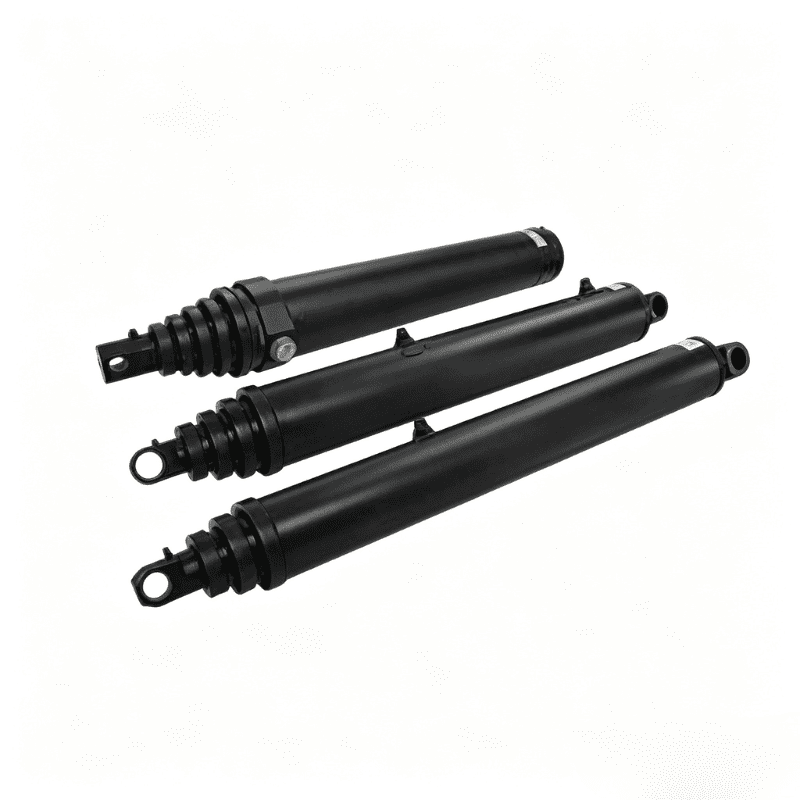

HCIC இன் 63-4402-104 டிரெய்லருக்கான பின்-பின் டிப்பிங் சிலிண்டர் ஆகும், இது 108.56-இன்ச் நீட்டிக்கப்பட்ட நீளம், 3/4 NPTF போர்ட் மற்றும் சேவை செய்யக்கூடிய சீல் செட் ஆகியவற்றைக் கொண்டுள்ளது.
Hydraulic port:
3/4 NPTFOil volume listed:
1.8 கேஎல் நிரப்பு / 7.3 கேஎல் நீட்டிப்புListed weight:
208 பவுண்ட்63-4402-104 என்பது டிரெய்லருக்கான 4000 சீரிஸ் பின்-பின் மவுண்டிங் டிப்பிங் சிலிண்டர் ஆகும். அதன் பின்-டு-பின் மவுண்டிங் வடிவம், சிலிண்டரை இரண்டு மெஷின் மவுண்டிங் புள்ளிகளுக்கு இடையே தனி ஃபிளேன்ஜ் அல்லது கால் மவுண்டிங் ஏற்பாடு தேவையில்லாமல் இணைக்க அனுமதிக்கிறது.
பட்டியல் 108.56 in (2757 mm) நீட்டிக்கப்பட்ட பரிமாணம், 71.94 in (1827 mm) மூடிய பரிமாணம் மற்றும் 3/4 NPTF போர்ட் ஆகியவற்றை பட்டியலிடுகிறது. சிலிண்டர் ஒரு சுய-இரத்தப்போக்கு வடிவமைப்பு, முன்-ஏற்றப்பட்ட V-பேக்கிங் மற்றும் பட்டியலில் காட்டப்பட்டுள்ள மவுண்டிங் ஏற்பாட்டில் நிலையான செயல்பாட்டை ஆதரிக்கும் நோக்கம் கொண்ட நீண்ட தாங்கி நீளம் ஆகியவற்றைப் பயன்படுத்துகிறது.
இந்த கட்டுரை 63-4402-104 மாதிரியை மட்டுமே உள்ளடக்கியது.
| அளவுரு | 63-4402-104 விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு தொடர் | 4000 தொடர் |
| பெருகிவரும் பாணி | பின்-பின் மவுண்டிங் |
| பரிமாணம் ஏ | 71.94 இன் / 1827 மிமீ |
| பரிமாணம் பி | 36.62 இன் / 930 மிமீ |
| பரிமாணம் சி | 108.56 இன் / 2757 மிமீ |
| பரிமாணம் டி | 1.50 இன் / 38 மிமீ |
| பரிமாணம் ஈ | 2.06 இன் / 52 மிமீ |
| பரிமாணம் எஃப் | 2.00 இன் / 51 மிமீ |
| பரிமாணம் ஜி | 7.00 இன் / 178 மிமீ |
| பரிமாணம் ஜே | 2.06 இன் / 52 மிமீ |
| பரிமாணம் கே | 19.50 இன் / 495 மிமீ |
| பரிமாணம் எம் | அட்டவணை அட்டவணையில் N/A |
| ஹைட்ராலிக் துறைமுகம் | 3/4 NPTF |
| எண்ணெய் அளவு பட்டியலிடப்பட்டுள்ளது | 1.8 கேஎல் நிரப்பு / 7.3 கேஎல் நீட்டிப்பு |
| பட்டியலிடப்பட்ட எடை | 208 பவுண்ட் |

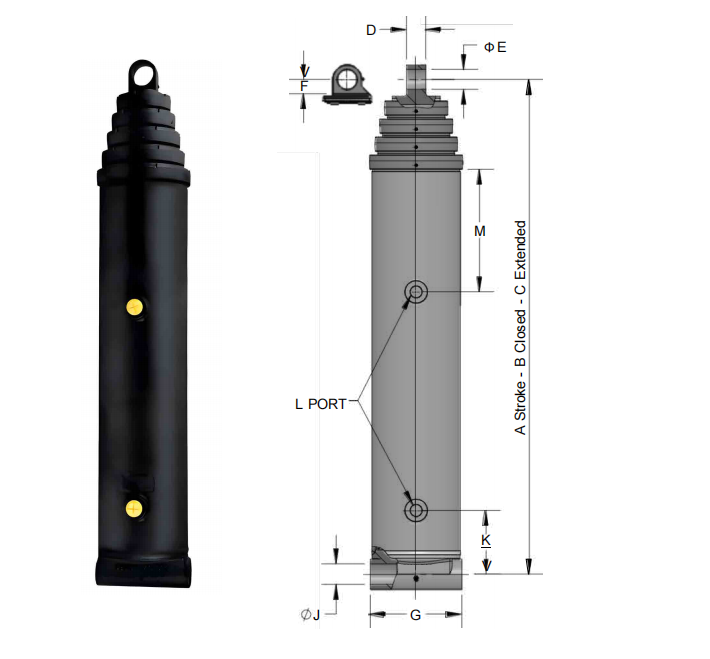

A முதல் M வரையிலான எழுத்துக்கள் HCIC அட்டவணையில் உள்ள பரிமாண வரைபடத்தைக் குறிக்கின்றன. ஆர்டர் செய்வதற்கு முன் முழு நிறுவல் வரைதல், முள் பரிமாணங்கள், வேலை அழுத்தம் மற்றும் ஹைட்ராலிக் சர்க்யூட் தேவைகளை உறுதிப்படுத்தவும்.
ஒரு முள்-முள் ஹைட்ராலிக் சிலிண்டர் இரண்டு க்ளெவிஸ் அல்லது லக் புள்ளிகளுக்கு இடையில் நிறுவப்பட்டுள்ளது. சிலிண்டர் உடல் மற்றும் கம்பி-இறுதி இணைப்பு ஊசிகள் மூலம் இயந்திர சுமையை மாற்றுகிறது. இந்த தளவமைப்பு பொதுவானது, அங்கு ஆக்சுவேட்டர் ஒரு டிப்பிங் பாடி, இணைப்பு அல்லது பிற வெளிப்படையான கட்டமைப்பின் இயக்கத்தைப் பின்பற்ற வேண்டும்.
மூடப்பட்ட மற்றும் நீட்டிக்கப்பட்ட பரிமாணங்களை விட பொருத்தம் தீர்மானிக்கப்படுகிறது. வாங்குபவர் சரிபார்க்க வேண்டும்:
- இரு முனைகளிலும் பின்-மைய தூரங்கள்
- முள் விட்டம் மற்றும் கிடைக்கக்கூடிய தாங்கி அகலம்
- க்ளீவிஸ் அனுமதி மற்றும் சீரமைப்பு
- ஹைட்ராலிக் போர்ட் திசை
- முழுமையான பக்கவாதம் மூலம் குழாய் இயக்கம்
- தலை மற்றும் தடி முனையைச் சுற்றி இயந்திர அனுமதி
63-4402-104 ஆனது அங்கீகரிக்கப்பட்ட பரிமாண வரைபடத்தில் இருந்து தேர்ந்தெடுக்கப்பட வேண்டும்.
பட்டியல் சுய இரத்தப்போக்கு வடிவமைப்பை அடையாளம் காட்டுகிறது. நடைமுறை நிறுவல் வேலைகளில், இது கமிஷன் செய்யும் போது சிலிண்டரில் இருக்கும் காற்றின் அளவைக் குறைக்க உதவும். உபகரண உற்பத்தியாளரின் நடைமுறையின்படி இயந்திர சுற்று இன்னும் நிரப்பப்பட்டு சுத்தப்படுத்தப்பட வேண்டும்.
பட்டியலிடப்பட்ட சீல் ஏற்பாடு, சுய-சரிசெய்தல் அலை ஸ்பிரிங் எனர்ஜிசருடன் முன் ஏற்றப்பட்ட V-பேக்கிங்கைப் பயன்படுத்துகிறது. இந்த பட்டியல் ஆற்றல்மிக்க “Z” முத்திரை தொகுப்பையும் ஒரு விருப்பமாக அடையாளப்படுத்துகிறது. ஹைட்ராலிக் திரவம், வெப்பநிலை வரம்பு மற்றும் பயன்பாட்டின் வேலை நிலைமைகளுக்கு இறுதி முத்திரை உள்ளமைவு உறுதிப்படுத்தப்பட வேண்டும்.
திரிக்கப்பட்ட ஹெட்நட் கூடுதல் வலிமை மற்றும் புல முத்திரை சரிசெய்தலுக்கான அம்சமாக பட்டியலிடப்பட்டுள்ளது. முத்திரை ஆய்வு அல்லது சரிசெய்தல் தேவைப்படும்போது இது நடைமுறை சேவை இடைமுகத்தையும் வழங்குகிறது. எந்தவொரு புல சரிசெய்தலும் அங்கீகரிக்கப்பட்ட பராமரிப்பு நடைமுறையைப் பின்பற்ற வேண்டும் மற்றும் அழுத்தம் தனிமைப்படுத்தல் மற்றும் பாதுகாப்பான பிரித்தெடுக்கும் நடைமுறைகளை மாற்றக்கூடாது.
ஸ்திரத்தன்மைக்கான நீண்ட தாங்கி நீளத்தை அட்டவணை பட்டியலிடுகிறது. பின்-பின் நிறுவலில், வழிகாட்டுதல் முக்கியமானது, ஏனெனில் இயக்கி ஒரு நகரும் கட்டமைப்பைப் பின்பற்றுகிறது. சரியான சீரமைப்பு மற்றும் சரியான முள் நிலை அவசியம்; நீண்ட தாங்கும் நீளம் சிலிண்டரை கட்டுப்பாடற்ற பக்க ஏற்றுதலுக்கு ஏற்றதாக மாற்றாது.
63-4402-104 ஹைட்ராலிக் அழுத்தத்தை நேரியல் இயக்கமாக மாற்றுகிறது. பொருத்தமான துறைமுகத்தில் எண்ணெய் நுழையும் போது, அழுத்தம் பிஸ்டன் பகுதியில் செயல்படுகிறது மற்றும் தடியை வெளிப்புறமாக அல்லது உள்நோக்கி இயக்குகிறது. ராட்-எண்ட் மற்றும் கேப்-எண்ட் பின்கள் அந்த இயக்கத்தை இணைக்கப்பட்ட டிப்பிங் பொறிமுறைக்கு மாற்றும்.
பயன்படுத்தக்கூடிய இயக்கம் பட்டியலில் உள்ள மூடிய மற்றும் நீட்டிக்கப்பட்ட பரிமாணங்களால் வரையறுக்கப்படுகிறது. ஹைட்ராலிக் வால்வு, பம்ப் ஓட்டம், நிவாரண பாதுகாப்பு மற்றும் இயந்திர வடிவியல் ஆகியவை சேவையில் கிடைக்கும் உண்மையான வேகம் மற்றும் சக்தியை தீர்மானிக்கின்றன.
சிலிண்டரை ஒரு சுயாதீன தூக்கும் சாதனமாக கருதக்கூடாது. அதன் தேர்வு ஹைட்ராலிக் சர்க்யூட் மற்றும் அது பொருத்தப்பட்ட இயந்திர அமைப்புடன் பொருந்த வேண்டும்.
- வெளிப்படுத்தப்பட்ட ஹைட்ராலிக் உபகரணங்களுக்கான பின்-பின் மவுண்டிங்
- 108.56 இன் / 2757 மிமீ அட்டவணை-பட்டியலிடப்பட்ட நீட்டிக்கப்பட்ட பரிமாணம்
- 3/4 NPTF ஹைட்ராலிக் போர்ட்
- HCIC ஆல் பட்டியலிடப்பட்ட சுய இரத்தப்போக்கு வடிவமைப்பு
- சுய-சரிசெய்யும் அலை ஸ்பிரிங் எனர்ஜிசருடன் முன் ஏற்றப்பட்ட V-பேக்கிங்
- பட்டியலில் பட்டியலிடப்பட்ட விருப்பமான ஆற்றல்மிக்க “Z” சீல் தொகுப்பு
- கூடுதல் வலிமை மற்றும் புல முத்திரை சரிசெய்தலுக்காக திரிக்கப்பட்ட ஹெட்நட்
- ஸ்திரத்தன்மைக்கு நீண்ட தாங்கி நீளம்
- மூடிய மற்றும் நீட்டிக்கப்பட்ட பரிமாணங்கள் அங்குல மற்றும் மில்லிமீட்டர் அலகுகளில் கிடைக்கின்றன
பட்டியல் 4000 சீரிஸ் பின்-பின் சிலிண்டரை ஹைட்ராலிக் டிப்பிங் தீர்வுகளின் கீழ் வைக்கிறது. 63-4402-104 என்பது இரண்டு ஊசிகளுக்கு இடையில் சிலிண்டர் பொருத்தப்பட வேண்டிய உபகரணங்களுக்காகக் கருதப்படலாம் மற்றும் கிடைக்கக்கூடிய நிறுவல் உறை பட்டியல் பரிமாணங்களுடன் பொருந்துகிறது.
பொருத்தத்தை உறுதிப்படுத்தும் முன், முழு இயந்திர இயக்கத்தையும் மதிப்பாய்வு செய்யவும். சிலிண்டர் முழு திரும்பப் பெறுதல் மற்றும் நீட்டிப்பு ஆகியவற்றில் போதுமான அனுமதியைக் கொண்டிருக்க வேண்டும், மேலும் முனை அமைப்பு நகரும் போது ஊசிகள் சீரமைக்கப்பட வேண்டும். 3/4 NPTF இணைப்பு குழாய் உற்பத்தியாளரின் வரம்புகளுக்கு அப்பால் முறுக்குதல் அல்லது வளைக்கப்படாமல் இருக்க ஹோஸ் ரூட்டிங் சரிபார்க்கப்பட வேண்டும்.
உங்கள் விசாரணையுடன் பின்வரும் தகவலை அனுப்பவும்:
1. இயந்திர வகை மற்றும் சிலிண்டர் செயல்பாடு
2. தற்போதுள்ள பின்-மைய பரிமாணங்கள்
3. முள் விட்டம் மற்றும் பிளவு அகலம்
4. தேவையான மூடிய மற்றும் நீட்டிக்கப்பட்ட நீளம்
5. வேலை அழுத்தம் மற்றும் பம்ப் ஓட்டம்
6. ஹைட்ராலிக் திரவம் மற்றும் இயக்க வெப்பநிலை
7. போர்ட் நோக்குநிலை மற்றும் குழாய் ரூட்டிங்
8. தேவையான முத்திரை விருப்பம்
9. அளவு மற்றும் விநியோக இலக்கு
10. தற்போதுள்ள சிலிண்டர் வரைதல் அல்லது தெளிவான புகைப்படங்கள்
மாற்று சிலிண்டர் ஏற்கனவே இருக்கும் டிப்பிங் பொறிமுறையுடன் பொருந்த வேண்டும் என்றால் ஒரு வரைதல் மிகவும் முக்கியமானது.
HCIC தொழில்துறை பயன்பாடுகளுக்கு ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் ஹைட்ராலிக் சக்தி அலகுகளை உற்பத்தி செய்கிறது. நிறுவனத்தின் அதிகாரப்பூர்வ வலைத்தளம் நிலையான, நோக்கத்திற்காக உருவாக்கப்பட்ட மற்றும் தனிப்பயன் ஹைட்ராலிக் தீர்வுகளை வழங்குகிறது.
மாற்று அல்லது OEM விசாரணைக்கு, இயந்திர வரைபடத்தையும் முழு சிலிண்டர் பரிமாணங்களையும் அனுப்பவும். HCIC இறுதி விவரக்குறிப்பை உறுதிப்படுத்தும் முன் பொருத்துதல் தேவைகளை மதிப்பாய்வு செய்யலாம்.
மாடல் 63-4402-104க்கு, தற்போதுள்ள சிலிண்டர் வரைதல், பின் பரிமாணங்கள், வேலை நிலைமைகள் மற்றும் தேவையான அளவு ஆகியவற்றை தொழில்நுட்ப மதிப்பாய்வுக்காக HCICக்கு அனுப்பவும்.
