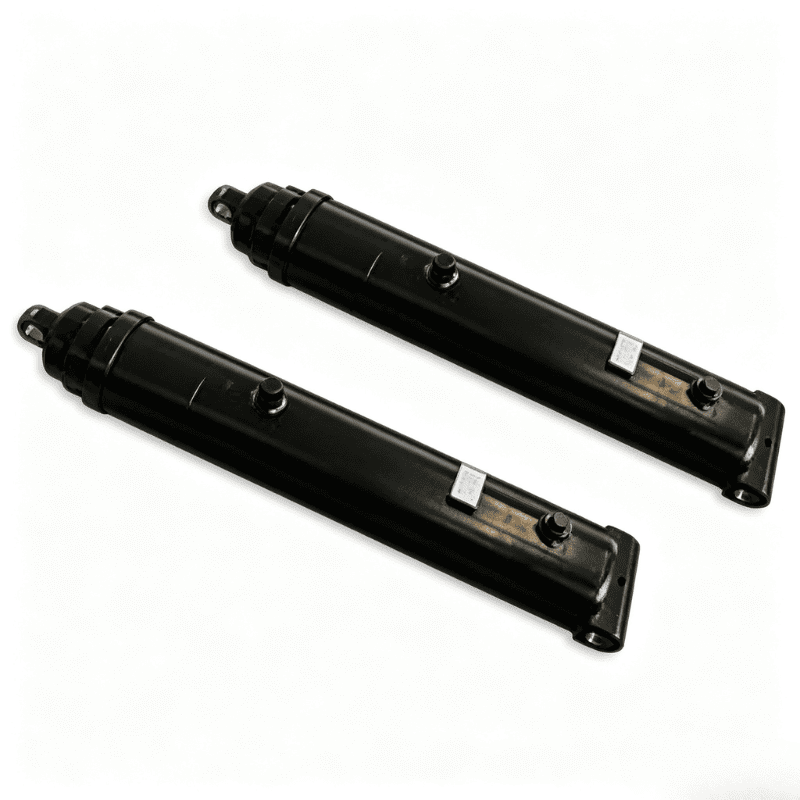

HCIC இன் 63-4402-120 என்பது 125.31-இன்ச் நீட்டிக்கப்பட்ட நீளம், 3/4 NPTF போர்ட் மற்றும் சர்வீஸ் செய்யக்கூடிய சீல் செட் ஆகியவற்றைக் கொண்ட டம்ப் டிரக்கிற்கான பின்-பின் மவுண்டிங் ஹாய்ஸ்ட் சிலிண்டர் ஆகும்.
Hydraulic port:
3/4NPTFOil volume listed:
2.2கால் நிரப்பு / 9.4 கேஎல் நீட்டிப்புListed weight:
250lb63-4402-120 என்பது டம்ப் டிரக்கிற்கான 4000 சீரிஸ் பின்-பின் மவுண்டிங் ஹாய்ஸ்ட் சிலிண்டர் ஆகும். அதன் டூ-பின் மவுண்டிங் ஏற்பாட்டானது, சிலிண்டர் நிலையான மவுண்டிங் புள்ளிகளுக்கு இடையில் இயங்கும் மற்றும் இணைக்கப்பட்ட கட்டமைப்பின் இயக்கத்தைப் பின்பற்றும் ஒரு வெளிப்படையான இயந்திர நிறுவலுக்காக வடிவமைக்கப்பட்டுள்ளது.
HCIC அட்டவணை 125.31 in (3183 mm) நீட்டிக்கப்பட்ட பரிமாணத்தையும், 84.19 in (2138 mm) மூடிய பரிமாணத்தையும் இந்த மாதிரிக்கான 3/4 NPTF போர்ட்டையும் பட்டியலிடுகிறது. சுய-இரத்தப்போக்கு வடிவமைப்பு, முன்-ஏற்றப்பட்ட V-பேக்கிங், புலம்-சரிசெய்யக்கூடிய திரிக்கப்பட்ட ஹெட்நட் மற்றும் நிலைத்தன்மைக்கான நீண்ட தாங்கி நீளம் ஆகியவற்றையும் பட்டியல் அடையாளம் காட்டுகிறது.
இந்தக் கட்டுரை 63-4402-120 மாதிரியை மட்டுமே உள்ளடக்கியது.
| அளவுரு | 63-4402-120 விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு தொடர் | 4000 தொடர் |
| பெருகிவரும் பாணி | பின்-பின் மவுண்டிங் |
| பரிமாணம் ஏ | 84.19 இன் / 2138 மிமீ |
| பரிமாணம் பி | 41.12 இன் / 1044 மிமீ |
| பரிமாணம் சி | 125.31 இன் / 3183 மிமீ |
| பரிமாணம் டி | 1.50 இன் / 38 மிமீ |
| பரிமாணம் ஈ | 2.06 இன் / 52 மிமீ |
| பரிமாணம் எஃப் | 2.00 இன் / 51 மிமீ |
| பரிமாணம் ஜி | 7.00 இன் / 178 மிமீ |
| பரிமாணம் ஜே | 2.06 இன் / 52 மிமீ |
| பரிமாணம் கே | 19.50 இன் / 495 மிமீ |
| பரிமாணம் எம் | அட்டவணை அட்டவணையில் N/A |
| ஹைட்ராலிக் துறைமுகம் | 3/4 NPTF |
| எண்ணெய் அளவு பட்டியலிடப்பட்டுள்ளது | 2.2 கேஎல் நிரப்புதல் / 9.4 கேஎல் நீட்டிப்பு |
| பட்டியலிடப்பட்ட எடை | 250 பவுண்ட் |

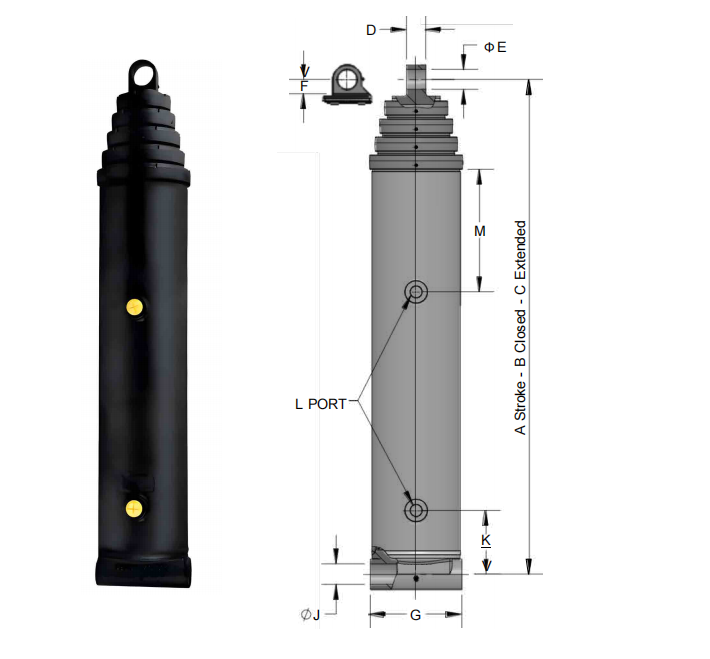

பரிமாணங்கள் HCIC அட்டவணை வரைபடத்தில் காட்டப்பட்டுள்ள எழுத்துக்களைப் பயன்படுத்துகின்றன. ஆர்டரை வழங்குவதற்கு முன் முழுமையான வரைதல், பின் விவரங்கள், ஹைட்ராலிக் அழுத்தம் மற்றும் நிறுவல் அனுமதிகளை உறுதிப்படுத்தவும்.
63-4402-120 இரண்டு இயந்திர ஊசிகளுக்கு இடையில் நிறுவப்பட்டுள்ளது. ஒரு முனை சிலிண்டர் உடலுடனும் மற்றொன்று ராட்-எண்ட் மவுண்டிங்குடனும் இணைக்கிறது. ஹைட்ராலிக் சர்க்யூட் கம்பியை நீட்டிக்கும்போது அல்லது பின்வாங்கும்போது, முள் மையங்கள் நேரியல் இயக்கத்தை இணைக்கப்பட்ட டிப்பிங் பொறிமுறையில் மாற்றுகின்றன.
பெருகிவரும் ஏற்பாட்டிற்கு துல்லியமான பொருத்தம் தேவை. ஏற்கனவே உள்ள ஆக்சுவேட்டரை மாற்றுவதற்கு முன், சரிபார்க்கவும்:
- மூடிய மற்றும் நீட்டிக்கப்பட்ட பின்-மைய தூரங்கள்
- முள் விட்டம் மற்றும் தாங்கி அகலம்
- முழு இயக்கம் மூலம் க்ளீவிஸ் சீரமைப்பு
- துறைமுக நிலை மற்றும் குழாய் வளைவு ஆரம்
- ஹெட்நட் மற்றும் தடியின் முனையைச் சுற்றி க்ளியரன்ஸ்
- இயந்திர நிறுத்தங்கள் மற்றும் சாத்தியமான பக்க சுமைகள்
சரியான அட்டவணை நீளம் சிலிண்டர் இயந்திரத்திற்கு பொருந்தும் என்பதை உறுதிப்படுத்தாது. முழு பெருகிவரும் வரைதல் உற்பத்திக்கு முன் அங்கீகரிக்கப்பட வேண்டும்.
4000 சீரிஸ் பின்-பின் சிலிண்டருக்கான சுய-இரத்தப்போக்கு வடிவமைப்பை அட்டவணை அடையாளம் காட்டுகிறது. இந்த அம்சம், ஹைட்ராலிக் சிஸ்டம் நிரப்பப்பட்டு, உபகரண நடைமுறையின்படி இயக்கப்படும் போது, சிலிண்டர் இயக்கப்படும் போது சிக்கிய காற்றை வெளியிட உதவும்.
அமைப்புக்கு இன்னும் பொருத்தமான நிரப்புதல், காற்று அகற்றுதல் மற்றும் எண்ணெய்-சுத்தம் நடைமுறைகள் தேவை. சுய இரத்தப்போக்கு நீர்த்தேக்கம், குழல்களை மற்றும் இணைப்புகளை ஆய்வு செய்ய வேண்டிய அவசியத்தை அகற்றாது.
சிலிண்டர் முன்-ஏற்றப்பட்ட V-பேக்கிங் மற்றும் ஒரு சுய-சரிசெய்யும் அலை ஸ்பிரிங் எனர்ஜிசருடன் பட்டியலிடப்பட்டுள்ளது. இந்த பட்டியல் ஆற்றல்மிக்க “Z” முத்திரை தொகுப்பையும் ஒரு விருப்பமாக அடையாளப்படுத்துகிறது. ஹைட்ராலிக் திரவம், வெப்பநிலை மற்றும் இயக்க நிலைமைகளுக்கு ஏற்ப இறுதி முத்திரை ஏற்பாடு உறுதிப்படுத்தப்பட வேண்டும்.
திரிக்கப்பட்ட ஹெட்நட் கூடுதல் வலிமை மற்றும் புல முத்திரை சரிசெய்தலுக்காக பட்டியலிடப்பட்டுள்ளது. இது பராமரிப்பு பணியாளர்களுக்கு சீல் தொடர்பான பணிகளுக்கு வரையறுக்கப்பட்ட சேவை இடைமுகத்தை வழங்குகிறது. எந்தவொரு சேவை செயல்பாட்டிற்கும் முன், ஹைட்ராலிக் அழுத்தத்தை தனிமைப்படுத்தி, இணைக்கப்பட்ட கட்டமைப்பை ஆதரிக்கவும் மற்றும் இயந்திரத்தின் பாதுகாப்பான பராமரிப்பு நடைமுறையைப் பின்பற்றவும்.
HCIC ஸ்திரத்தன்மைக்கான நீண்ட தாங்கி நீளத்தை பட்டியலிடுகிறது. இது இரண்டு ஊசிகளுக்கு இடையில் ஒரு வெளிப்படையான கட்டமைப்பை நகர்த்தும் ஒரு ஆக்சுவேட்டருக்குப் பொருத்தமானது. முறையான முள் சீரமைப்பு, க்ளீவிஸ் நிலை மற்றும் இயந்திரத்தின் பக்க வழிகாட்டுதல் இன்னும் தேவைப்படுகிறது, ஏனெனில் சிலிண்டர் கட்டுப்பாடற்ற பக்க ஏற்றுதலை ஈடுசெய்யும் நோக்கம் கொண்டதல்ல.
நேரியல் கம்பி இயக்கத்தை உருவாக்க பிஸ்டனில் ஹைட்ராலிக் அழுத்தம் செயல்படுகிறது. சிலிண்டரின் உடல் மற்றும் தடி முனை அந்த இயக்கத்தை பின் செய்யப்பட்ட இரண்டு இணைப்புகள் மூலம் கடத்துகிறது. ஹைட்ராலிக் பம்ப் மற்றும் கட்டுப்பாட்டு வால்வு எண்ணெய் ஓட்டத்தை தீர்மானிக்கிறது, அதே நேரத்தில் சர்க்யூட்டின் அழுத்தம் பாதுகாப்பு இயக்க நிலைமைகளை கட்டுப்படுத்துகிறது.
மாதிரி 63-4402-120 க்கு, கிடைக்கக்கூடிய ஸ்ட்ரோக் உறையை சரிபார்க்க பயன்படுத்தப்படும் மூடிய மற்றும் நீட்டிக்கப்பட்ட பரிமாண மதிப்புகளை அட்டவணை வழங்குகிறது. இயந்திர வடிவமைப்பாளர், சிலிண்டரை ஒரு திட்டமிடப்படாத சுமை பாதையில் பிணைக்காமல், கீழே இறக்காமல் அல்லது வலுக்கட்டாயமாக அதன் முழு வரம்பில் நகர்த்த முடியும் என்பதை உறுதிப்படுத்த வேண்டும்.
- வெளிப்படுத்தப்பட்ட டிப்பிங் உபகரணங்களுக்கான பின்-பின் மவுண்டிங்
- 125.31 இன் / 3183 மிமீ அட்டவணை-பட்டியலிடப்பட்ட நீட்டிக்கப்பட்ட பரிமாணம்
- 3/4 NPTF ஹைட்ராலிக் போர்ட்
- HCIC ஆல் பட்டியலிடப்பட்ட சுய இரத்தப்போக்கு வடிவமைப்பு
- சுய-சரிசெய்யும் அலை ஸ்பிரிங் எனர்ஜிசருடன் முன் ஏற்றப்பட்ட V-பேக்கிங்
- பட்டியலில் பட்டியலிடப்பட்ட விருப்பமான ஆற்றல்மிக்க “Z” சீல் தொகுப்பு
- கூடுதல் வலிமை மற்றும் புல முத்திரை சரிசெய்தலுக்காக திரிக்கப்பட்ட ஹெட்நட்
- ஸ்திரத்தன்மைக்கு நீண்ட தாங்கி நீளம்
- நிறுவல் திட்டமிடலுக்கான அங்குலம் மற்றும் மில்லிமீட்டர் பரிமாணங்கள்
4000 தொடர் HCIC அட்டவணையில் ஹைட்ராலிக் டிப்பிங் தீர்வாக வழங்கப்படுகிறது. மாதிரி 63-4402-120 பரிசீலனைக்கு ஏற்றது, அங்கு சாதனங்களுக்கு பின்-பின் சிலிண்டர் தேவைப்படுகிறது மற்றும் இயந்திர இடைமுகம் பட்டியலிடப்பட்ட பரிமாண உறையுடன் பொருந்துகிறது.
வாங்குபவர் சுமை பாதை, முள் சீரமைப்பு, இயக்க வேகம், அழுத்தம், எண்ணெய் வகை மற்றும் குழாய் ரூட்டிங் ஆகியவற்றை சரிபார்க்க வேண்டும். நீண்ட நீட்டிக்கப்பட்ட பரிமாணமானது நிறுவல் திட்டமிடலை மிகவும் முக்கியமானதாக ஆக்குகிறது: போக்குவரத்து அல்லது மடிந்த நிலை, முழு முனை நிலை மற்றும் அனைத்து இடைநிலை நிலைகளையும் பொருத்தத்தை உறுதிப்படுத்தும் முன் சரிபார்க்கவும்.
திட்டம் சார்ந்த மதிப்பாய்வைப் பெற, பின்வரும் விவரங்களை வழங்கவும்:
1. இயந்திர வகை மற்றும் டிப்பிங் செயல்பாடு
2. தற்போதுள்ள மூடப்பட்ட மற்றும் நீட்டிக்கப்பட்ட பின் மையங்கள்
3. முள் விட்டம், க்ளீவிஸ் அகலம் மற்றும் தாங்கி ஏற்பாடு
4. தேவையான வேலை அழுத்தம் மற்றும் பம்ப் ஓட்டம்
5. ஹைட்ராலிக் திரவம் மற்றும் இயக்க வெப்பநிலை
6. போர்ட் நோக்குநிலை மற்றும் குழாய் ரூட்டிங்
7. சீல் விருப்பம் அல்லது திரவ-இணக்கத் தேவை
8. இயந்திர நிறுத்தம் மற்றும் அனுமதி தகவல்
9. அளவு மற்றும் இலக்கு
10. ஏற்கனவே உள்ள வரைதல், மாதிரி அளவீடுகள் அல்லது புகைப்படங்கள்
இந்த விவரங்கள் சிலிண்டர் பரிமாணங்களை ஒரு பெயரளவு மாதிரி பெயருக்கு எதிராகச் சரிபார்க்காமல் உண்மையான இயந்திரத்திற்கு எதிராகச் சரிபார்க்க அனுமதிக்கின்றன.
HCIC தொழில்துறை பயன்பாடுகளுக்கு ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் ஹைட்ராலிக் சக்தி அலகுகளை உற்பத்தி செய்கிறது. அதன் அதிகாரப்பூர்வ வலைத்தளம் நிலையான, நோக்கத்திற்காக உருவாக்கப்பட்ட மற்றும் தனிப்பயன் ஹைட்ராலிக் தீர்வுகளை வழங்குகிறது.
63-4402-120 மாற்று அல்லது OEM திட்டத்திற்கு, ஏற்கனவே உள்ள சிலிண்டர் வரைதல் மற்றும் இயந்திர இடைமுக விவரங்களை அனுப்பவும். HCIC பொருத்தத்தை மதிப்பாய்வு செய்து உற்பத்திக்கு முன் இறுதி உள்ளமைவை உறுதிப்படுத்த முடியும்.
மாடல் 63-4402-120க்கு, இயந்திர வரைதல், பின் பரிமாணங்கள், இயக்க நிலைமைகள் மற்றும் தேவையான அளவு ஆகியவற்றை தொழில்நுட்ப மதிப்பாய்வுக்காக HCICக்கு அனுப்பவும்.
