ஒற்றை செயல்படும் நியூமேடிக் சிலிண்டர் ஒரு திசையில் மட்டுமே உந்துதல் அல்லது வேலை செய்யும் சக்தியை உருவாக்குகிறது. பிஸ்டனை அதன் தொடக்க இடத்திற்குத் திரும்பப் பெற, உள்ளமைக்கப்பட்ட வசந்தம் அல்லது ஈர்ப்பு, எடைகள் அல்லது இயந்திர இயக்கம் போன்ற வெளிப்புற சக்திகளைப் பயன்படுத்துகிறது.
இந்த சிலிண்டர்கள் ஒரு ஏர் இன்லெட் போர்ட்டை மட்டுமே கொண்டுள்ளது, இது பிஸ்டனை இலக்கு நிலைக்கு தள்ள அறைக்குள் அழுத்தப்பட்ட காற்றை ஊட்டுகிறது.
ஒற்றை செயல்படும் நியூமேடிக் சிலிண்டர்கள் ஒரு வழி வேலை பணிகளுக்காக கட்டப்பட்டுள்ளன, பொதுவான பயன்பாடுகளில் கிளாம்பிங், பார்ட் பொசிஷனிங், மார்க்கிங், ஷார்ட் ஸ்ட்ரோக் நகர்வுகள் மற்றும் லைட் டியூட்டி அசெம்பிளி வேலைகள் ஆகியவை அடங்கும்.

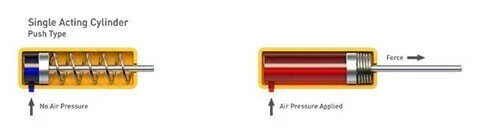

(1) காற்று அழுத்தத்தின் பயன்பாடு ஒரு உந்துதலை உருவாக்குகிறது, இதனால் பிஸ்டனை 'தள்ளுகிறது':

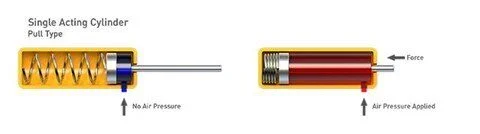

(2) காற்று அழுத்தத்தின் பயன்பாடு ஒரு உந்துதலை உருவாக்குகிறது, இதனால் பிஸ்டனை 'இழுக்கிறது':
எளிமையான, நேரடியான கட்டுமானம்
கச்சிதமான, விண்வெளி திறன் கொண்ட உருவாக்கம்
கட்டுப்பாட்டு வால்வுகள் மற்றும் ஏர் லைன் குழாய்களுக்கான குறைந்த செலவுகள்
அதே அளவு இரட்டை செயல்படும் சிலிண்டருக்கு எதிராக சுருக்கப்பட்ட காற்றில் பாதியைப் பயன்படுத்துகிறது
ஸ்பிரிங் ரிட்டர்ன் பக்கமானது சுற்றுப்புற காற்றுக்கு திறந்திருக்கும், தூசி மற்றும் குப்பைகள் உள்ளே செல்ல அனுமதிக்கிறது, இது முறிவுகளை ஏற்படுத்துகிறது மற்றும் சிலிண்டர் ஆயுட்காலம் குறைக்கிறது.
ஸ்பிரிங் செயல்திறன் காலப்போக்கில் பலவீனமடைகிறது, இது நிலையற்ற பக்கவாதம் முடிவு நிலைகளுக்கு வழிவகுக்கிறது
துளை விட்டம் மற்றும் பக்கவாதம் நீளம் உள் வசந்த அளவு மற்றும் வலிமை மூலம் வரையறுக்கப்பட்டுள்ளது
பிஸ்டனின் முன்னோக்கி இயக்கத்தை வசந்தம் எதிர்ப்பதால், தள்ளும் சக்தியில் சிறிது குறைவு

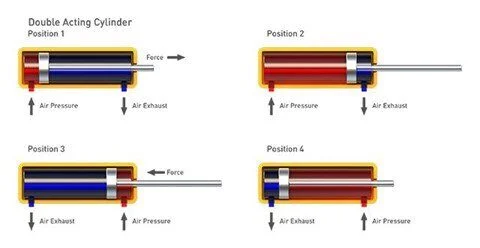

ஒரு இரட்டை செயல்படும் நியூமேடிக் சிலிண்டர் இரு திசைகளிலும் விசையை உருவாக்குகிறது, பிஸ்டனை வெளிப்புறமாகத் தள்ளி மீண்டும் உள்நோக்கி இழுக்கிறது.
இந்த வடிவமைப்பு இரு முனைகளிலும் ஒரு ஏர் போர்ட்டுடன் வருகிறது, மேலும் பிஸ்டனை முன்னும் பின்னுமாக இயக்க இரண்டு போர்ட்களுக்கு இடையே உயர் அழுத்த காற்றைத் திருப்புகிறது. தொழில்துறை வாயில்கள் மற்றும் டம்பர்களைத் திறப்பது மற்றும் மூடுவது போன்ற இருதரப்பு இயக்கம் தேவைப்படும் பணிகளுக்கு இது இன்றியமையாதது.
டபுள் ஆக்டிங் சிலிண்டர்கள் மிகவும் பரவலாகப் பயன்படுத்தப்படும் லீனியர் ஆக்சுவேட்டர்கள் ஆகும், இது நியூமேடிக் கட்டுப்பாட்டு அமைப்புகளில் பயன்படுத்தப்படும் சிலிண்டர்களில் சுமார் 95% ஆகும்.
ஒற்றை நடிப்பு சிலிண்டர்கள் பூர்த்தி செய்ய முடியாத கனரக செயல்பாடுகள், நீண்ட பக்கவாதம் மற்றும் அதிக சக்தி கோரிக்கைகளுக்கு அவை உகந்த தேர்வாகும். சிறிய இரட்டை நடிப்பு மாதிரிகள் ஸ்ட்ரோக்குகளை நீட்டித்தல் மற்றும் பின்வாங்குதல் ஆகிய இரண்டிலும் துல்லியமான, நிலையான முடிவு நிலைகள் தேவைப்படும் வேலைகளுக்கும் வேலை செய்கின்றன.
அவை எவ்வாறு செயல்படுகின்றன என்பது இங்கே:
- கிட்டத்தட்ட அனைத்து ஐஎஸ்ஓ தரநிலை நியூமேடிக் சிலிண்டர்களும் இரட்டை நடிப்பு வடிவமைப்பைப் பயன்படுத்துகின்றன
- ஒற்றை நடிப்பு மாதிரிகளைக் காட்டிலும் பரந்த அளவிலான துளை அளவுகள் மற்றும் ஸ்ட்ரோக் நீளம்
- அடிப்படை இரட்டை நடிப்பு சட்டத்திற்கு ஏராளமான தனிப்பயன் மாற்றங்கள்
- மிட்-ஸ்ட்ரோக் நிலைகளில் பிஸ்டனை நிலையாக வைத்திருக்க உள்ளமைக்கப்பட்ட பூட்டு இல்லை
- காற்று அழுத்தக்கூடியது, எனவே உணவுப் பயன்பாடுகளுக்கு மென்மையான, நிலையான இயக்கத்திற்கு ஹைட்ராலிக் ஸ்லேவ் சிலிண்டர் தேவை.
- லாங் ஸ்ட்ரோக் யூனிட்டுகளுக்கு வளைவதை நிறுத்தவும், செயல்பாட்டை சீராக வைத்திருக்கவும் கூடுதல் பிஸ்டன் கம்பி ஆதரவு தேவை
