மாடல் 520 பவர் ஹோஸ்டின் கேட்லாக் பரிமாணங்களை மதிப்பாய்வு செய்து, டம்ப்-டிரெய்லர் ப்ராஜெக்ட்டுக்கு முன் ஃபிரேம் ஸ்பேஸ், மவுண்டிங் ஜியாமெட்ரி மற்றும் சர்வீஸ் கிளியரன்ஸ் ஆகியவற்றைச் சரிபார்க்கவும்.
மாடல் 520 பவர் ஹோஸ்ட் என்பது வழங்கப்பட்ட அமெரிக்கன் பவர் ஹோஸ்ட்ஸ் பட்டியலில் பட்டியலிடப்பட்டுள்ள ஒரு சிறிய தூக்கும் கூறு ஆகும். ஒரு டம்ப்-டிரெய்லர் பில்டர் அல்லது மாற்று வாங்குபவருக்கு, முதல் கேள்வி ஒரு ஏற்றி தூக்க முடியுமா என்பது வெறுமனே இல்லை. கிடைக்கக்கூடிய பிரேம் ஸ்பேஸ், பிவோட் ஏற்பாடு மற்றும் மூவ்மெண்ட் பாத் ஆகியவற்றுக்கு ஏற்றம் பொருந்துகிறதா என்பதுதான்.

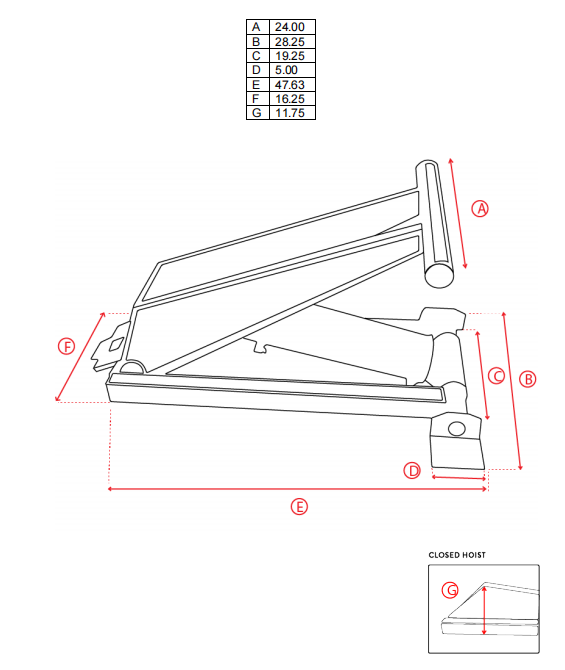

மாடல் 520 பக்கம் ஏழு பரிமாண குறிப்புகளை வழங்குகிறது, A முதல் G வரை. இந்த பரிமாணங்கள் டிரெய்லர் அமைப்பு, ஹைட்ராலிக் சர்க்யூட் மற்றும் மவுண்டிங் விவரங்கள் இறுதி செய்யப்படுவதற்கு முன்பு நிறுவல் உறையை சரிபார்க்க ஒரு பொறியியல் தொடக்க புள்ளியை அளிக்கிறது.
| அளவுரு | பட்டியல் மதிப்பு |
|---|---|
| மாதிரி | 520 |
| தயாரிப்பு வகை | சக்தி ஏற்றம் |
| பரிமாணம் ஏ | 24.00 அங்குலம் |
| பரிமாணம் பி | 28.25 அங்குலம் |
| பரிமாணம் சி | 19.25 அங்குலம் |
| பரிமாணம் டி | 5.00 அங்குலம் |
| பரிமாணம் ஈ | 47.63 அங்குலம் |
| பரிமாணம் எஃப் | 16.25 அங்குலம் |
| பரிமாணம் ஜி | 11.75 அங்குலம் |
இந்த மதிப்புகள் மாதிரி 520 அட்டவணைப் பக்கத்திலிருந்து படியெடுக்கப்பட்டது. உற்பத்தி ஒப்புதலுக்கு முன் அசல் வரைதல் மற்றும் வாடிக்கையாளரின் உண்மையான டிரெய்லர் பரிமாணங்கள் சரிபார்க்கப்பட வேண்டும்.

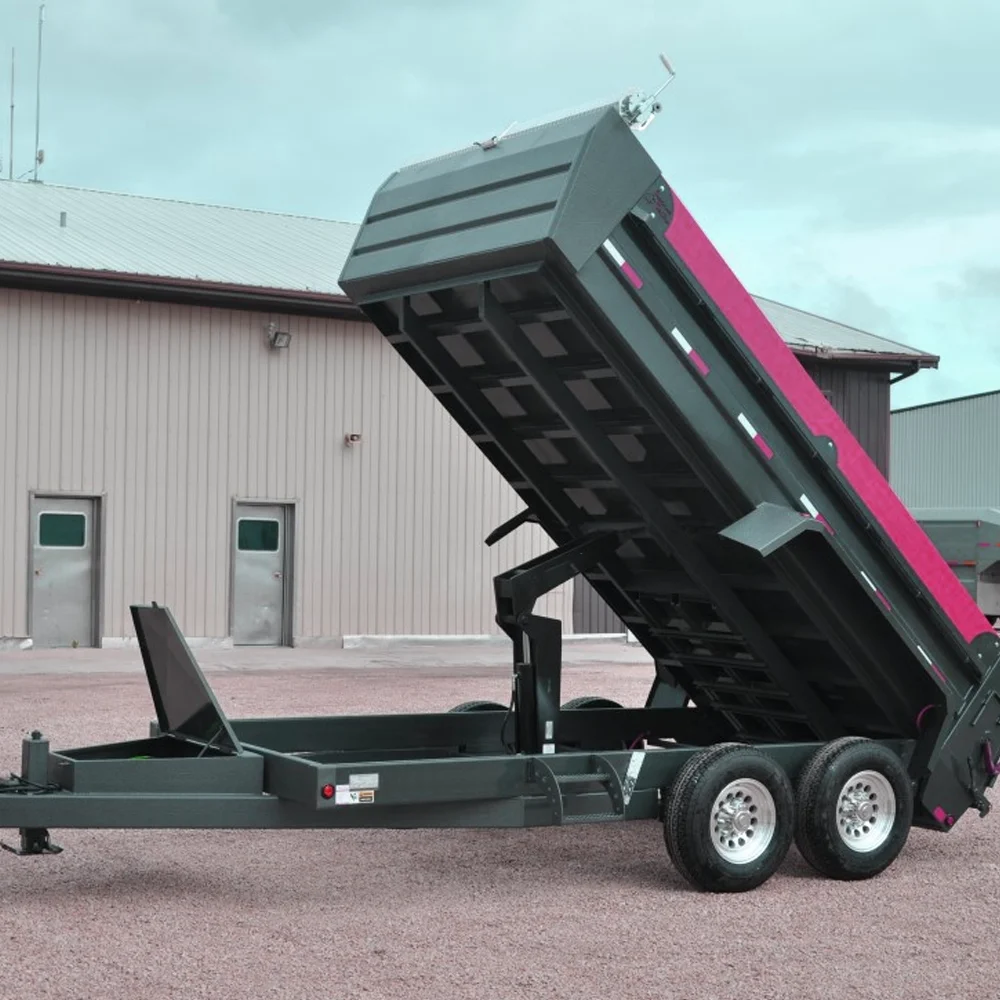

ஒரு டம்ப்-டிரெய்லர் தூக்கும் அமைப்பு மாறும் கோணத்தின் வழியாக நகரும். உடல் மூடப்படும் போது கிடைக்கும் இடம், தூக்கும் போது கிடைக்கும் அதே இடம் அவசியமில்லை. ஏற்றுதல் சட்டத்திற்குள் அமர்ந்து, துணை அமைப்புடன் சரியாக இணைக்கப்பட்டு, சுழற்சி முழுவதும் நகரும் உடலில் இருந்து தெளிவாக இருக்க வேண்டும்.
இந்த காரணத்திற்காக, மாடல் 520 பவர் ஹொயிஸ்ட் ஒரு தனிமைப்படுத்தப்பட்ட பாகமாக இல்லாமல் முழுமையான தூக்கும் ஏற்பாட்டின் ஒரு பகுதியாக மதிப்பாய்வு செய்யப்பட வேண்டும். டிரெய்லர் உடல், பின்புற கீல், முன் மவுண்டிங் அமைப்பு மற்றும் ஹைட்ராலிக் இணைப்புகள் அனைத்தும் இறுதி பொருத்தத்தை பாதிக்கிறது.
டிரெய்லர் ஃபிரேம் மற்றும் டம்ப் பாடி ஆகியவற்றுக்கு இடையே இருக்கும் இடத்துடன் ஏற்றத்தை ஒப்பிடும் போது A, B மற்றும் C பரிமாணங்கள் பயனுள்ளதாக இருக்கும். டிரெய்லரை அதன் மூடிய நிலையில் முதலில் அளவிடவும், பின்னர் உடல் முனையத் தொடங்கும் போது இயக்கத்தின் பாதையை சரிபார்க்கவும்.
ஒரு நிலையான அளவீடு மட்டுமே குறுக்கு உறுப்புகள், அடைப்புக்குறிகள், குழல்களை அல்லது உடலின் அடிப்பகுதியில் குறுக்கிடுவதைத் தவிர்க்கலாம். பாதுகாப்பான மதிப்பாய்வு, முக்கிய தூரங்களைக் குறிக்கப்பட்ட பரிமாண வரைபடம் அல்லது புகைப்படங்களைப் பயன்படுத்துகிறது.
D, F மற்றும் G குறிப்புகள் வாங்குபவருக்கு திட்டமிடப்பட்ட ஆதரவு தகடுகள், பின் இடங்கள் மற்றும் சட்ட வலுவூட்டல் ஆகியவற்றுடன் ஏற்றத்தை ஒப்பிட உதவுகிறது. அசல் வரைதல் மற்றும் திட்டப் பரிமாணங்கள் இல்லாமல் முழுமையான பெருகிவரும் வடிவமைப்பை மீண்டும் உருவாக்க இந்த மதிப்புகள் பயன்படுத்தப்படக்கூடாது.
பெருகிவரும் அமைப்பு தூக்கும் எதிர்வினையை டிரெய்லர் சட்டகத்திற்கு மாற்ற வேண்டும். அடைப்புக்குறி தடிமன், முள் சீரமைப்பு மற்றும் வெல்ட் வடிவமைப்பு ஆகியவற்றிற்கு தனி பொறியியல் ஆய்வு தேவைப்படுகிறது.
மாடல் 520க்கான பரிமாண E ஐ 47.63 அங்குலமாக அட்டவணை பட்டியலிடுகிறது. டிரெய்லருக்கு வரையறுக்கப்பட்ட நிறுவல் நீளம் இருக்கும் போது அல்லது ஏற்கனவே இருக்கும் பிரேம் உறுப்பினர்களைச் சுற்றி ஏற்றப்படும் போது இந்த அளவீடு முக்கியமானது.
மூடிய உடல் நிலை, கீல் இருப்பிடம் மற்றும் சேவை அணுகல் இடம் ஆகியவற்றுடன் இந்த பரிமாணத்தைச் சரிபார்க்கவும். நடைமுறை அணுகல் இல்லாத அளவீட்டைச் சுற்றி நிறுவலை வடிவமைப்பதை விட ஆய்வு மற்றும் ஹைட்ராலிக் இணைப்பு வேலைகளுக்கு இடமளிக்கவும்.
மாடல் 520 பவர் ஹோஸ்ட், டம்ப்-டிரெய்லர் லிஃப்டிங்-சிஸ்டம் விவாதங்களுக்குப் பொருத்தமானது, அங்கு வாங்குபவருக்கு வரையறுக்கப்பட்ட பட்டியல் குறிப்பு மற்றும் பொருத்துதல் மதிப்பாய்வுக்கான பரிமாண அடிப்படை தேவை. முழு இயந்திர மற்றும் ஹைட்ராலிக் ஏற்பாட்டின் உறுதிப்படுத்தலுக்கு உட்பட்டு, OEM டிரெய்லர் உருவாக்கங்கள், மாற்று திட்டங்கள் மற்றும் கணினி மறுவடிவமைப்புகளுக்கு இது பரிசீலிக்கப்படலாம்.
வழங்கப்பட்ட மாடல் 520 அட்டவணைப் பக்கம் பரிமாணக் குறிப்புகளை பட்டியலிடுகிறது, ஆனால் இந்த மாதிரிக்கான சரிபார்க்கப்பட்ட திறன், வேலை-அழுத்த மதிப்பு, சேவை வாழ்க்கை எண்ணிக்கை அல்லது சான்றிதழை வழங்கவில்லை. அந்த விவரங்கள் மாதிரி எண்ணிலிருந்து ஊகிக்கப்படுவதற்குப் பதிலாக உண்மையான திட்டத்திற்காக உறுதிப்படுத்தப்பட வேண்டும்.
பயனுள்ள மாதிரி 520 பவர் ஹாய்ஸ்ட் விசாரணையில் பின்வருவன அடங்கும்:
- டிரெய்லர் வகை மற்றும் டம்ப்-பாடி பரிமாணங்கள்
- சட்டத்திற்கும் உடலுக்கும் இடையில் கிடைக்கும் இடைவெளி
- பின்புற கீல் நிலை மற்றும் முன் பெருகிவரும் புள்ளிகள்
- பின் மையங்கள் மற்றும் அடைப்புக்குறி பரிமாணங்கள்
- டம்ப் உடலின் மூடிய மற்றும் வேலை நிலைகள்
- தற்போதுள்ள பம்ப், வால்வுகள், ஹோஸ்கள் மற்றும் கட்டுப்பாடுகள், இது மாற்றாக இருந்தால்
- புகைப்படங்கள் அல்லது தற்போதைய நிறுவலின் பரிமாண வரைதல்
- தேவையான தூக்கும் வரிசை மற்றும் இயக்க சூழல்
இந்த தகவல் சப்ளையர் மறைக்கப்பட்ட கட்டமைப்பு விவரங்களை யூகிக்காமல் பொருத்தம் பற்றி விவாதிக்க அனுமதிக்கிறது.
மாடல் 520 பவர் ஹோஸ்ட் மாடல்-எண் பொருத்தத்தை மட்டும் இல்லாமல் பொருத்துதல் மதிப்பாய்வு மூலம் தேர்ந்தெடுக்கப்பட வேண்டும். அதன் பட்டியல் பரிமாணங்கள்-குறிப்பாக 47.63-இன்ச் E பரிமாணம், 24.00-இன்ச் ஏ பரிமாணம் மற்றும் 11.75-இன்ச் ஜி பரிமாணம்-டம்ப்-டிரெய்லர் நிறுவலைச் சரிபார்க்க பயனுள்ள தொடக்கப் புள்ளியை வழங்குகிறது.
துல்லியமான மேற்கோளுக்கு, டிரெய்லர் வரைதல், ஏற்ற அளவீடுகள் மற்றும் ஏற்கனவே உள்ள ஹைட்ராலிக் தகவல்களை HCICக்கு அனுப்பவும். இறுதி முடிவு முழுமையான தூக்கும் ஏற்பாடு மற்றும் சமீபத்திய தொழில்நுட்ப வரைபடத்தின் அடிப்படையில் இருக்க வேண்டும்.
வாகனம் மற்றும் தொழில்துறை பயன்பாடுகளுக்கான ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் மின் அலகுகளை HCIC உருவாக்கி உற்பத்தி செய்கிறது. மாதிரி 520 திட்டத்திற்கு, HCIC கிடைக்கக்கூடிய நிறுவல் தகவலை மதிப்பாய்வு செய்யலாம் மற்றும் OEM அல்லது மாற்று மேற்கோளுக்குத் தேவையான தொழில்நுட்ப விவரங்களைக் கண்டறியலாம்.
