முன் டிப்பிங் ஹைட்ராலிக் சிலிண்டர்

மாதிரி:FE-4TG-E169*4280

FE-4TG-E169*4280 முன் டிப்பிங் ஹைட்ராலிக் சிலிண்டர் 49-டன் டம்ப்-டிரக் பயன்பாடுகளுக்காக பட்டியலிடப்பட்டுள்ளது, 16 MPa அழுத்தம் மற்றும் 1,345 மிமீ மூடிய நீளம் கொண்டது.

Working pressure:
16 MPa
Tipping capacity reference:
49 டி
Number of stages:
4 நிலைகள்

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

FE-4TG-E169*4280 என்பது 49-டன் டிப்பிங்-திறன் பயன்பாட்டிற்காக HCIC ஹைட்ராலிக் டிப்பிங் அட்டவணையில் பட்டியலிடப்பட்டுள்ள நான்கு-நிலை முன் முனை ஹைட்ராலிக் சிலிண்டர் ஆகும். அதன் தொலைநோக்கி கட்டுமானமானது, ஒரு-நிலை சிலிண்டருக்கு வழக்கமாக தேவைப்படும் ஒரு குறுகிய மூடிய பேக்கேஜுடன் நீண்ட வேலை வரம்பை ஒருங்கிணைக்கிறது.

இந்த மாதிரியானது முன்-டிப்பிங் டம்ப்-டிரக் சிஸ்டம் வடிவமைப்பிற்காக வடிவமைக்கப்பட்டுள்ளது, இதில் சிலிண்டர் நீளம், மவுண்டிங் ஜியாமெட்ரி மற்றும் வாகன சுமை ஆகியவை ஒன்றாக மதிப்பாய்வு செய்யப்பட வேண்டும். தொடக்கப் பொறியியல் விவாதத்திற்குத் தேவையான முக்கிய துளை வரிசை, அழுத்தம், நிறுவல் பரிமாணங்கள் மற்றும் மூடிய நீளம் ஆகியவற்றை அட்டவணை வழங்குகிறது.

I. தயாரிப்பு விவரக்குறிப்புகள்

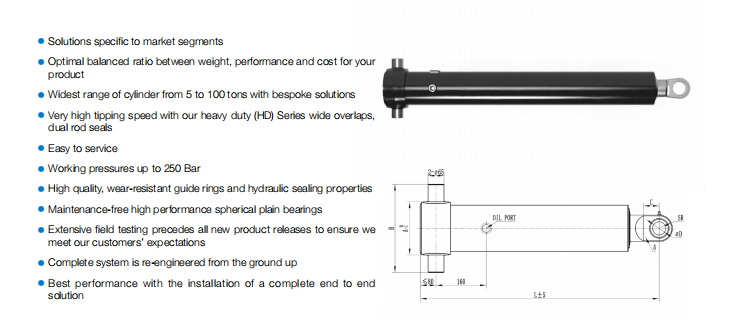

Front Tipping Hydraulic Cylinder

அளவுரு	பட்டியல் மதிப்பு
மாதிரி	FE-4TG-E169*4280
டிப்பிங் திறன் குறிப்பு	49 டி
வேலை அழுத்தம்	16 MPa
நிலைகளின் எண்ணிக்கை	4
துளை விட்டம் வரிசை	169 / 158 / 136 / 115 மிமீ
பரிமாணம் ஏ	245 மி.மீ
பரிமாணம் பி	385 மி.மீ
பரிமாணம் சி	70 மி.மீ
பரிமாணம் டி	50 மி.மீ
பரிமாண டெல்டா	50 மி.மீ
மூடிய நீளம் எல்	1,345 மி.மீ

மேலே உள்ள மதிப்புகள் வழங்கப்பட்ட HCIC-2026 அட்டவணையில் உள்ள FE/FC முன் டிப்பிங் சிலிண்டர் அட்டவணையில் இருந்து படியெடுக்கப்பட்டது. டிப்பிங்-திறன் குறிப்பு என்பது ஒரு பட்டியல் பயன்பாட்டு மதிப்பாகும், ஒவ்வொரு டிரக் உள்ளமைவுக்கும் உத்தரவாதம் அல்ல.

II. நான்கு-நிலை தொலைநோக்கி கட்டுமானம்

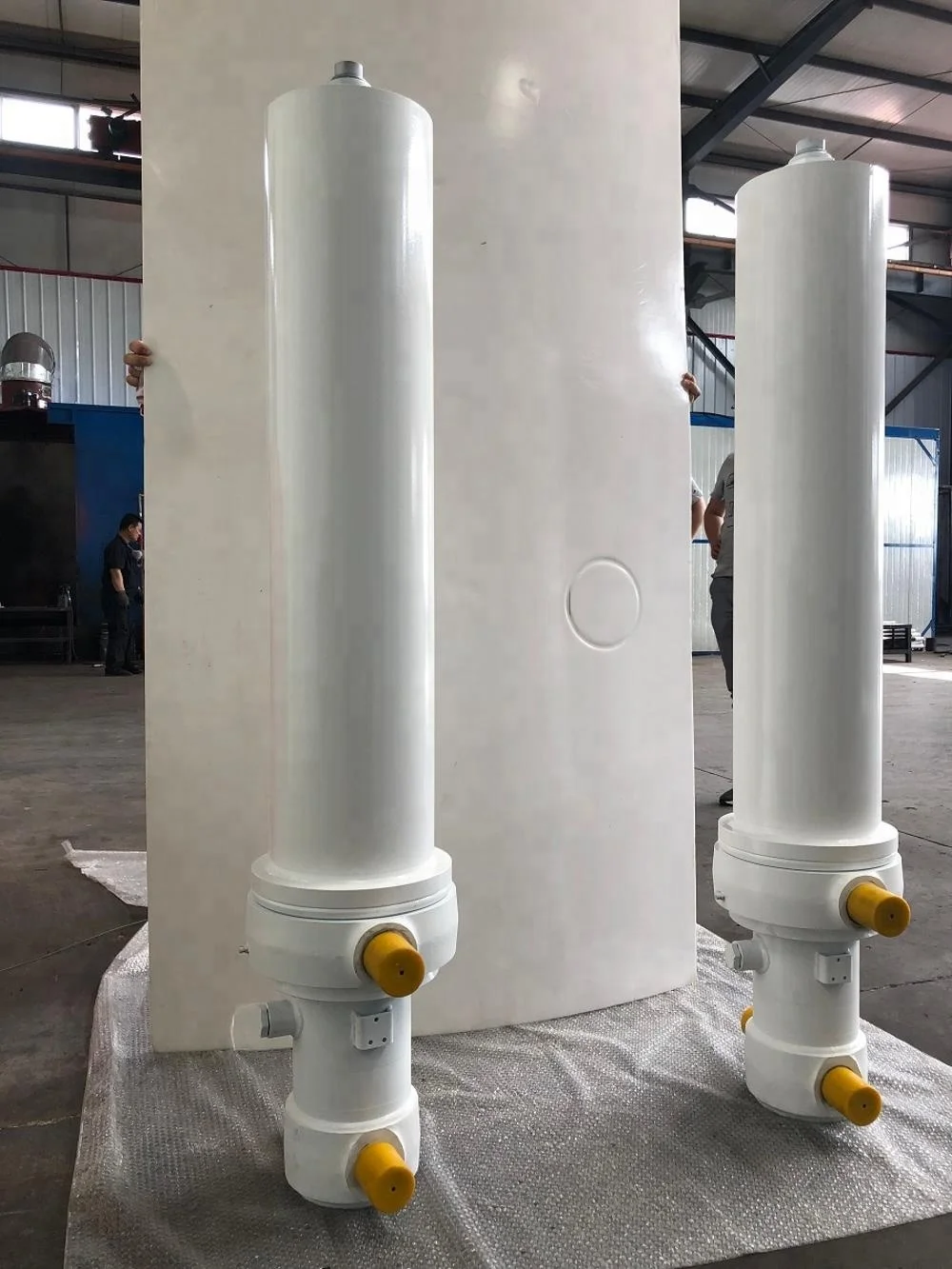

FE-4TG-E169*4280 நான்கு உள்ளமை நிலைகளைப் பயன்படுத்துகிறது. நிலைகள் நீட்டிக்கும்போது துளை வரிசை 169 மிமீ முதல் 115 மிமீ வரை குறைகிறது. மூடிய நிறுவல் நீளத்தை 1,345 மிமீ வரை வைத்திருக்கும் போது இந்த ஏற்பாடு சிலிண்டரை நீண்ட தூக்கும் இயக்கத்தை வழங்க அனுமதிக்கிறது. Front Tipping Hydraulic Cylinders

முன் முனை சுழற்சியின் போது, ஹைட்ராலிக் அழுத்தம் செயலில் உள்ள நிலைப் பகுதியில் செயல்படுகிறது. நிலை வரிசை மாறும்போது, கிடைக்கும் தூக்கும் சக்தி மற்றும் இயக்கத்தின் வேகமும் மாறுகிறது. இந்த காரணத்திற்காக, ஒரு சிலிண்டரை அதன் மிகப்பெரிய துளை அல்லது பெயரளவு டிரக் திறன் மூலம் மட்டுமே தேர்ந்தெடுக்கக்கூடாது. உடல் எடை, பேலோட், கீல் நிலை, பெருகிவரும் புள்ளிகள் மற்றும் ஹைட்ராலிக் சர்க்யூட் அனைத்தும் இறுதி அமைப்பின் முடிவை பாதிக்கிறது.

III. நிறுவல் பரிமாணங்கள் முக்கியம்

FE-4TG-E169*4280க்கான A, B, C, D மற்றும் டெல்டா பரிமாணங்களை அட்டவணை பட்டியலிடுகிறது. இந்த பரிமாணங்களை டிரக்கின் முன்-மவுண்டிங் அடைப்புக்குறி, பிவோட் ஏற்பாடு, சட்ட அனுமதி மற்றும் மூடிய உடல் நிலை ஆகியவற்றுடன் ஒப்பிட வேண்டும்.

1,345 மிமீ மூடிய நீளம் சேஸ் மற்றும் முன் டிப்பிங் பாடிக்கு இடையில் சிலிண்டர் நிறுவப்படும் போது மிகவும் முக்கியமானது. வாங்குபவர்கள் முழு நீட்டிக்கப்பட்ட பாதை, தூக்கும் தொடக்கத்தில் சிலிண்டரின் கோணம் மற்றும் ஒவ்வொரு பெருகிவரும் புள்ளியைச் சுற்றியுள்ள அனுமதியையும் சரிபார்க்க வேண்டும். பரிமாணத்தில் ஒத்த சிலிண்டரின் பின் மையங்கள் அல்லது அடைப்புக்குறி வடிவவியல் வேறுபட்டால் அது இன்னும் பொருத்தமற்றதாக இருக்கலாம்.

IV. அழுத்தம் மற்றும் பயன்பாடு மதிப்பாய்வு

இந்த மாடலுக்கான வேலை அழுத்தம் 16 MPa மற்றும் 49-டன் டிப்பிங்-திறன் குறிப்பை அட்டவணை பட்டியலிடுகிறது. இந்த புள்ளிவிவரங்கள் பம்ப் அமைப்பு, வால்வு பாதுகாப்பு, ஹைட்ராலிக் எண்ணெய் ஓட்டம் மற்றும் டிரக் அமைப்பு ஆகியவற்றுடன் மதிப்பாய்வு செய்யப்பட வேண்டும். அவை தனியாக பேலோட் அங்கீகாரமாக கருதப்படக்கூடாது.

FE-4TG-E169*4280ஐத் தேர்ந்தெடுப்பதற்கு முன், 49-டன் குறிப்பு உண்மையான வாகனம் மற்றும் டிப்பிங் பாடியுடன் பொருந்துகிறதா என்பதை வாங்குபவர் உறுதிப்படுத்த வேண்டும். முழுமையான அமைப்புக்கு இணக்கமான அடைப்புக்குறிகள், ஊசிகள், ஹைட்ராலிக் கோடுகள் மற்றும் நோக்கம் கொண்ட சுமை மற்றும் இயக்கத்திற்காக வடிவமைக்கப்பட்ட கட்டுப்பாட்டு சுற்று தேவைப்படுகிறது.

V. ஆய்வு மற்றும் மாற்று தகவல்

மாற்று விசாரணைக்கு, அசல் சிலிண்டர் அடையாளம், மவுண்டிங் புள்ளிகளின் புகைப்படங்கள், மூடிய மற்றும் நீட்டிக்கப்பட்ட அளவீடுகள், முள் பரிமாணங்கள், ஆயில்-போர்ட் தகவல் மற்றும் டிரக் பயன்பாட்டு விவரங்கள் ஆகியவற்றை அனுப்பவும். பழைய அலகு சேதமடைந்தால், கம்பி, மேடை மூட்டுகள் மற்றும் பெருகிவரும் கண்களின் புகைப்படங்கள் சிலிண்டர் சிக்கலை அடைப்புக்குறி அல்லது சீரமைப்பு சிக்கலில் இருந்து பிரிக்க உதவுகின்றன.

OEM மேற்கோளுக்கு பின்வரும் தகவல் பயனுள்ளதாக இருக்கும்:

டிரக் தயாரிப்பு, மாதிரி மற்றும் நோக்கம் கொண்ட சுமை வரம்பு
முன் முனை உடல் பரிமாணங்கள்
மூடப்பட்ட நிறுவல் நீளம் மற்றும் கிடைக்கக்கூடிய அனுமதி
மவுண்டிங்-பின் விட்டம் மற்றும் மைய நிலைகள்
ஹைட்ராலிக் அழுத்தம் மற்றும் பம்ப் ஓட்டம்
குழாய் மற்றும் துறைமுக ஏற்பாடு
தேவையான அளவு மற்றும் மாற்று நிலை

VI. முடிவுரை

FE-4TG-E169*4280 என்பது 169/158/136/115 மிமீ துளை வரிசை, 16 MPa பட்டியல் அழுத்தம் மற்றும் 1,345 மிமீ மூடிய நீளம் கொண்ட ஒரு குறிப்பிட்ட நான்கு-நிலை முன் முனை ஹைட்ராலிக் சிலிண்டர் ஆகும். அதன் பொருத்தம் முழுமையான டம்ப்-டிரக் அமைப்பைப் பொறுத்தது, மாடல் எண்ணில் மட்டும் அல்ல. திட்ட-குறிப்பிட்ட மதிப்பாய்விற்கு மவுண்டிங் டிராயிங் மற்றும் ஹைட்ராலிக் தரவை HCICக்கு அனுப்பவும்.

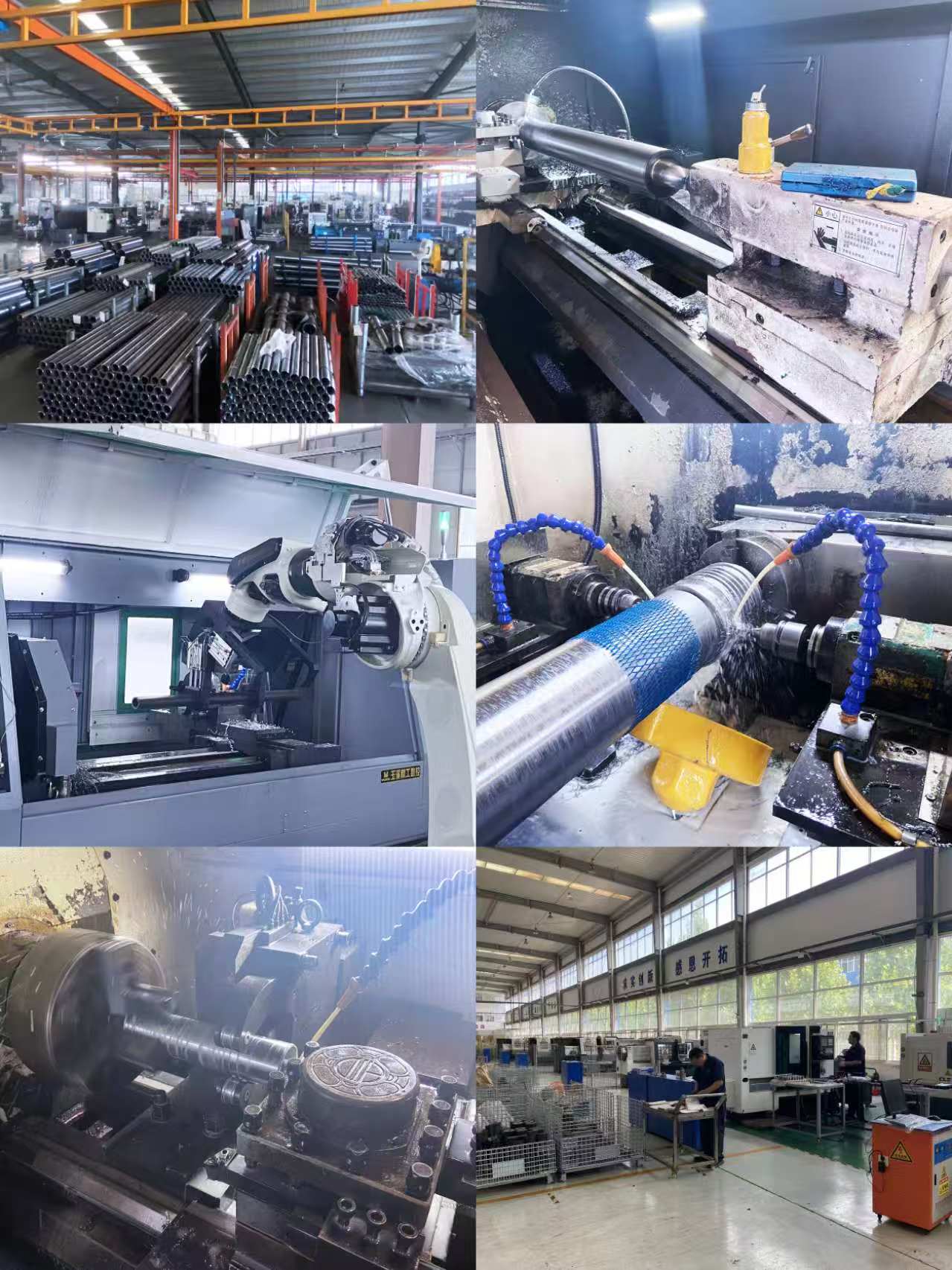

VII. HCIC பற்றி

வாகனம் மற்றும் தொழில்துறை பயன்பாடுகளுக்கான ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் மின் அலகுகளை HCIC உருவாக்கி உற்பத்தி செய்கிறது. தொழில்நுட்ப மதிப்பாய்வுக்கான அடிப்படையாக வாடிக்கையாளர் வரைபடங்கள், அளவீடுகள் மற்றும் பயன்பாட்டுத் தேவைகளைப் பயன்படுத்தி OEM மற்றும் மாற்று விசாரணைகளை HCIC ஆதரிக்கிறது.
