4TG-E130x1307 என்பது 1,307 மிமீ ஸ்ட்ரோக், 180 பார் அதிகபட்ச வேலை அழுத்தம் மற்றும் 15-25 டன் கேட்லாக் டிப்பிங் வரம்பைக் கொண்ட நான்கு-நிலை டம்ப் டிரெய்லர் ஆகும்.
Number of stages:
4 நிலைகள்Stroke:
1,307 மி.மீMass:
58 கிலோWorking volume:
13.7 எல்4TG-E130x1307 என்பது HCIC-2026 அட்டவணையில் பட்டியலிடப்பட்டுள்ள நான்கு-நிலை டம்ப் டிரெய்லர் அண்டர்போபி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் ஆகும். இது சைட்-டம்ப் மற்றும் த்ரீ-வே டம்ப் டிரெய்லர்களுக்கான லைட்-டூட்டி அண்டர்பாடி வரம்பின் ஒரு பகுதியாகும், அங்கு நீண்ட பக்கவாதம் உடல் மற்றும் சேஸின் கீழ் பொருத்த வேண்டும்.
இந்த மாதிரியானது OEM அல்லது மாற்று-சிலிண்டர் மதிப்பாய்வுக்கான வரையறுக்கப்பட்ட தொடக்கப் புள்ளியை வழங்குகிறது: நான்கு நிலைகள், 1,307 மிமீ ஸ்ட்ரோக், 180 பார் அதிகபட்ச வேலை அழுத்தம் மற்றும் 15-25 டன்களின் பட்டியல் டிப்பிங்-திறன் வரம்பு. சிலிண்டரை வாங்குவதற்கு முன் முழுமையான டிரெய்லர் அமைப்பு, ஹைட்ராலிக் சர்க்யூட் மற்றும் மவுண்டிங் ஏற்பாட்டுடன் பொருத்த வேண்டும்.
| அளவுரு | பட்டியல் மதிப்பு |
|---|---|
| மாதிரி | 4TG-E130x1307 |
| தயாரிப்பு வகை | அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் |
| நிலைகளின் எண்ணிக்கை | 4 |
| பக்கவாதம் | 1,307 மி.மீ |
| நிறை | 58 கிலோ |
| வேலை அளவு | 13.7 எல் |
| அதிகபட்ச வேலை அழுத்தம் | 180 பார் |
| பட்டியல் டிப்பிங் திறன் வரம்பு | 15-25 டன் |
| பரிமாணம் எல் | 545 மி.மீ |
| பரிமாணம் ஏ | 216 மி.மீ |
| பரிமாணம் பி | 329 மி.மீ |
| பரிமாணம் சி | 132 மி.மீ |
| பரிமாணம் டி | 92 மி.மீ |
| பரிமாணம் ஈ | 58 மி.மீ |
மேலே உள்ள மதிப்புகள் வழங்கப்பட்ட HCIC-2026 அட்டவணையில் உள்ள அண்டர் பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் அட்டவணையில் இருந்து படியெடுக்கப்பட்டது, PDF பக்கம் 18. அச்சிடப்பட்ட அட்டவணையில், 4TG-E130x1307க்கான வரிசை நான்கு நிலைகளைக் காட்டுகிறது, ஒரு 1,307 மிமீ மாஸ் ஸ்ட்ரோக், அதிகபட்ச வேலை அளவு L8 மற்றும் 50.1 கிலோ அழுத்தம்.
ஒரு தொலைநோக்கி உருளையானது உள்ளமைக்கப்பட்ட நிலைகளைப் பயன்படுத்தி, பின்வாங்கும்போது முழு நீள நீளம் தேவையில்லாமல் நீண்ட இயக்கத்தை உருவாக்குகிறது. அந்த ஏற்பாடு டம்ப் டிரெய்லர்களில் பயனுள்ளதாக இருக்கும், அங்கு உடலுக்குக் கீழே கிடைக்கும் இடம் குறைவாக உள்ளது, ஆனால் டிப்பிங் அமைப்புக்கு இன்னும் போதுமான இயக்கம் தேவைப்படுகிறது.
4TG-E130x1307 நான்கு நிலைகள் மற்றும் பட்டியலிடப்பட்ட 1,307 மிமீ ஸ்ட்ரோக்கைக் கொண்டுள்ளது. அதன் 545 மிமீ எல் பரிமாணம் மூடிய இடத் திட்டமிடலுக்கான தொடக்கப் புள்ளியை வழங்குகிறது, ஆனால் நிறுவல் சிலிண்டர் தொட்டில், முள் அல்லது கண் இணைப்பு, சேஸ் உறுப்பினர்கள், குழல்களை மற்றும் டம்ப் உடலின் முழுமையான இயக்கப் பாதை ஆகியவற்றைக் கணக்கிட வேண்டும்.
சிலிண்டர் டிப்பிங் முடிவைத் தானே தீர்மானிக்காது. கீல் இடம், உடல் எடை, சுமை விநியோகம், முனை கோணம், பம்ப் ஓட்டம் மற்றும் நிவாரண பாதுகாப்பு அனைத்தும் சுழற்சியின் போது தேவையான சக்தி மற்றும் வேகத்தை பாதிக்கிறது.
பட்டியலிடப்பட்ட L பரிமாணம் மற்றும் A-E நிறுவல் பரிமாணங்களுடன் தொடங்கவும். அவற்றை டிரெய்லர் வரைதல் அல்லது அளவிடப்பட்ட பெருகிவரும் பகுதியுடன் ஒப்பிடுக. பின்னர் முழு டிப்பிங் ஆர்க் மூலம் சிலிண்டரை சரிபார்க்கவும். உடல் மூடப்படும் போது ஒரு சிலிண்டர் சேஸை அழிக்கலாம் ஆனால் உடல் உயரும் போது குறுக்கு உறுப்பினர் அல்லது அடைப்புக்குறியைத் தொடர்புகொள்ளலாம்.

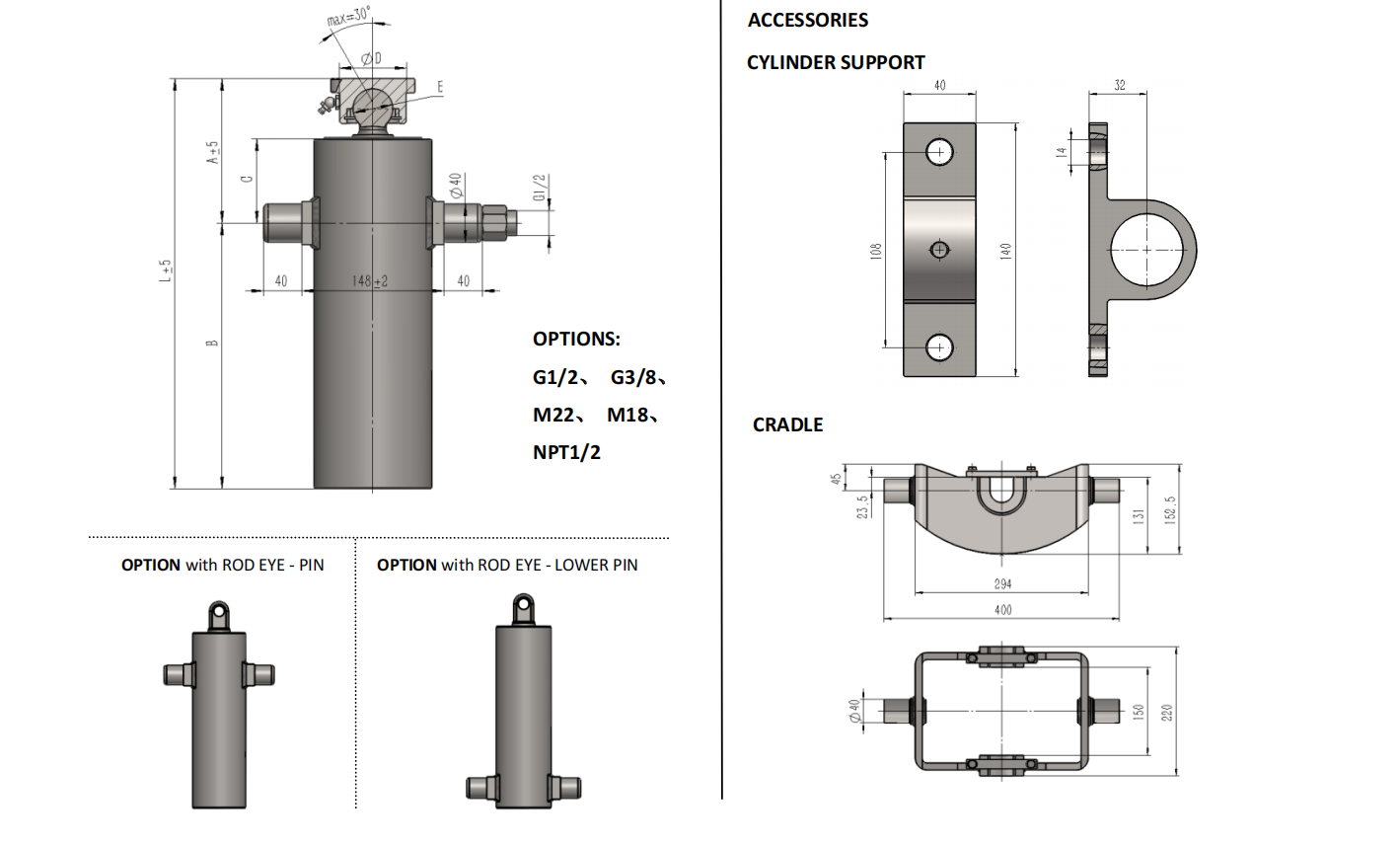

பட்டியல் பக்கம் சப்போர்ட்-கிராடில் குறிப்புகளுடன் அண்டர்பாடி சிலிண்டர் வரம்பிற்கான ராட்-ஐ மற்றும் லோயர்-பின் விருப்பங்களைக் காட்டுகிறது. 4TG-E130x1307க்கான சரியான இணைப்பு மற்றும் தொட்டில் அமைப்பு திட்ட வரைபடத்திலிருந்து உறுதிப்படுத்தப்பட வேண்டும். ஒத்த தோற்றமுடைய தொலைநோக்கி உருளை அதே முள் இடைவெளி அல்லது மவுண்டிங் முறையைப் பயன்படுத்தும் என்று கருத வேண்டாம்.
டிரெய்லரின் மவுண்டிங் டிசைன் மூலம் சிலிண்டர் ஆதரிக்கப்பட்டு சீரமைக்கப்பட வேண்டும். அடைப்புக்குறிகள் சிலிண்டரை நிலைநிறுத்தவோ அல்லது நீட்டிப்பின் போது பக்க ஏற்றுதலை உருவாக்கவோ கூடாது. சுமைகளைப் பயன்படுத்துவதற்கு முன் ஊசிகள், தொட்டில், குழல்கள் மற்றும் அருகிலுள்ள சட்ட உறுப்பினர்களைச் சரிபார்க்கவும்.
பட்டியல் 4TG-E130x1307 க்கு அதிகபட்சமாக 180 பட்டியின் வேலை அழுத்தத்தை பட்டியலிடுகிறது. பம்ப், நிவாரண வால்வு, குழாய் அளவு, எண்ணெய் அளவு மற்றும் கட்டுப்பாட்டு சுற்று ஆகியவை அந்தத் தேவைக்கு எதிராக மதிப்பாய்வு செய்யப்பட வேண்டும். வேலை அழுத்தம் உத்தரவாதமான தூக்கும் திறன் அதே அல்ல; உண்மையான விசை ஹைட்ராலிக் அழுத்தம், பயனுள்ள பகுதி மற்றும் டிரெய்லரின் இயந்திர வடிவவியலைப் பொறுத்தது.
4TG-E130x1307, 1,307 மிமீ ஸ்ட்ரோக் கொண்ட நான்கு-நிலை அண்டர்பாடி டெலஸ்கோபிக் ஹைட்ராலிக் சிலிண்டர் தேவைப்படும் டம்ப்-டிரெய்லர் திட்டங்களுக்குப் பொருத்தமானது. கிடைக்கக்கூடிய நிறுவல் இடமும் அட்டவணை பயன்பாட்டு வரம்பும் திட்டத்துடன் பொருந்தும்போது பக்கவாட்டு மற்றும் மூன்று வழி டம்ப்-டிரெய்லர் தளவமைப்புகளுக்கு இது கருதப்படலாம்.
பட்டியல் 15-25 டன் டிப்பிங்-திறன் வரம்பை பட்டியலிடுகிறது. இதை ஒரு பட்டியல் பயன்பாட்டுக் குறிப்பாகக் கருதுங்கள், உலகளாவிய பேலோட் ஒப்புதல் அல்ல. டிரெய்லர் உடல், கீல் அமைப்பு, சேஸ் வலிமை, சுமை விநியோகம் மற்றும் ஹைட்ராலிக் அமைப்பு ஆகியவை ஒன்றாக மதிப்பீடு செய்யப்பட வேண்டும்.
4TG-E130x1307 OEM அல்லது மாற்று விசாரணைக்கு, அனுப்பவும்:
மவுண்டிங் அல்லது ஹைட்ராலிக் அமைப்பின் மறுவடிவமைப்பிலிருந்து நேரடி சிலிண்டர் மாற்றீட்டைப் பிரிக்க இந்தத் தகவல் உதவுகிறது.
4TG-E130x1307 டிரெய்லர் பில்டர்களுக்கு 1,307 மிமீ ஸ்ட்ரோக், 58 கிலோ எடை, 180 பார் அதிகபட்ச வேலை அழுத்தம், 13.7 எல் வேலை அளவு மற்றும் 15-25 டன் கேட்லாக் டிப்பிங் வரம்புடன் வரையறுக்கப்பட்ட நான்கு-நிலை அண்டர்பாடி சிலிண்டர் விருப்பத்தை வழங்குகிறது.
ஆர்டர் செய்வதற்கு முன் டிரெய்லர் வரைதல், மவுண்டிங் அளவீடுகள் மற்றும் ஹைட்ராலிக் தரவு ஆகியவற்றை ஃபிட்மென்ட் மதிப்பாய்வுக்காக HCICக்கு அனுப்பவும்.
