53-4592-106 டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டர் பரிமாணங்கள், 106.06-இன்ச் ஸ்ட்ரோக், 3/4-இன்ச் NPTF போர்ட் மற்றும் 208 எல்பி கேட்லாக் எடையை நீண்ட பயண OEM கருவிகளுக்கு மதிப்பாய்வு செய்யவும்.
Stroke:
2,694 மி.மீClosed length,:
1,219 மி.மீExtended length:
3,913 மி.மீPort:
NPTF இல் 3/453-4592-106 டபுள் க்ளீவிஸ் ஹைட்ராலிக் சிலிண்டர் என்பது HCIC-2026 அட்டவணையில் பட்டியலிடப்பட்டுள்ள ஒரு நீண்ட ஸ்ட்ரோக் 4000 தொடர் மாதிரியாகும். அதன் 106.06-இன்ச் கேட்லாக் ஸ்ட்ரோக், காம்பாக்ட் ஆக்சுவேட்டரிலிருந்து வேறுபட்ட நிறுவல் விவாதத்தில் வைக்கிறது: இயந்திரம் பின்-மைய தூரத்தில் நீண்ட மாற்றத்திற்கு இடமளிக்க வேண்டும், மேலும் அடைப்புக்குறிகள் மற்றும் குழல்களை முழு இயக்கத்தின் மூலம் கட்டுப்படுத்த வேண்டும்.
OEM பில்டர் அல்லது பராமரிப்புக் குழுவிற்கு, பயனுள்ள தொடக்கப் புள்ளி முழுமையான பரிமாண வரிசையாகும். இதில் பக்கவாதம், மூடிய நீளம், நீட்டிக்கப்பட்ட நீளம், பெருகிவரும் பரிமாணங்கள், துறைமுகம், எண்ணெய் அளவு மற்றும் எடை ஆகியவை அடங்கும். இந்த மதிப்புகள் பொறியாளர்களுக்கு, திட்ட மேற்கோளைக் கேட்பதற்கு முன், ஏற்கனவே உள்ள சிலிண்டர் அல்லது புதிய இயந்திரத் தளவமைப்புடன் மாடலை ஒப்பிட்டுப் பார்க்க உதவுகின்றன.
| பொருள் | அங்குல மதிப்பு | மெட்ரிக் மதிப்பு |
|---|---|---|
| மாதிரி | 53-4592-106 | 53-4592-106 |
| தொடர் | 4000 தொடர் | 4000 தொடர் |
| ஸ்ட்ரோக், ஏ | 106.06 அங்குலம் | 2,694 மி.மீ |
| மூடிய நீளம், பி | 48.00 அங்குலம் | 1,219 மி.மீ |
| நீட்டிக்கப்பட்ட நீளம், சி | 154.06 அங்குலம் | 3,913 மி.மீ |
| பரிமாணம் டி | 1.50 அங்குலம் | 38 மி.மீ |
| பரிமாணம் ஈ | 2.06 அங்குலம் | 52 மி.மீ |
| பரிமாணம் எஃப் | 2.00 அங்குலம் | 51 மி.மீ |
| பரிமாணம் ஜி | 7.00 அங்குலம் | 178 மி.மீ |
| பரிமாணம் ஜே | 2.06 அங்குலம் | 52 மி.மீ |
| பரிமாணம் கே | 19.50 அங்குலம் | 495 மி.மீ |
| துறைமுகம் | NPTF இல் 3/4 | NPTF இல் 3/4 |
53-4592-106க்கான உலகளாவிய அழுத்தம், சுமை அல்லது சேவை வாழ்க்கை உத்தரவாதத்தை அட்டவணை வழங்கவில்லை. இறுதித் தேர்வுக்கு இயந்திரத்தின் உண்மையான சுமை பாதை, ஹைட்ராலிக் நிலைமைகள் மற்றும் பாதுகாப்பு மதிப்பாய்வு தேவை.
பின்-டு-பின் சிலிண்டர் தனித்தனியாக வேலை செய்யாது. நிலையான முள், நகரும் முள் மற்றும் இணைக்கப்பட்ட பொறிமுறை ஆகியவை இயக்கத்தை வரையறுக்கின்றன. 53-4592-106க்கு, பட்டியல் 48.00 அங்குலங்கள் மூடப்பட்டு 154.06 அங்குலங்கள் நீட்டிக்கப்பட்டுள்ளன. இயந்திரத்திற்கு பின்-மைய தூரத்தில் ஒரு பெரிய மாற்றம் முழுவதும் கட்டுப்படுத்தப்பட்ட பாதை தேவைப்படுகிறது.
நிறுவலுக்கு முன், இரண்டு இறுதி நிலைகளையும் பல இடைநிலை நிலைகளையும் வரைபடமாக்குங்கள். சிலிண்டர் உத்தேசிக்கப்பட்ட கோண வரம்பிற்குள் இருக்கிறதா, பெருகிவரும் அடைப்புக்குறிகள் சரியான திசையில் சுமையைக் கொண்டு செல்கிறதா மற்றும் சுற்றியுள்ள அமைப்பு உடல், கம்பி, ஊசிகள் மற்றும் குழாய் இயக்கத்திற்கு இடமளிக்குமா என்பதைச் சரிபார்க்கவும்.
ஒரு நீண்ட பக்கவாதம் ரூட்டிங் மிகவும் முக்கியமானது. குழாய்கள் சட்டத்திற்கு எதிராக நீட்டாமல், கசக்காமல் அல்லது தேய்க்காமல் நகரும் அசெம்பிளியைப் பின்பற்ற வேண்டும். சேவைக் குழுக்கள் துறைமுகம் மற்றும் மவுண்டிங் ஹார்டுவேர் ஆகியவற்றிற்கு தொடர்பில்லாத உபகரணங்களை அகற்றாமல் அடைய முடியும்.

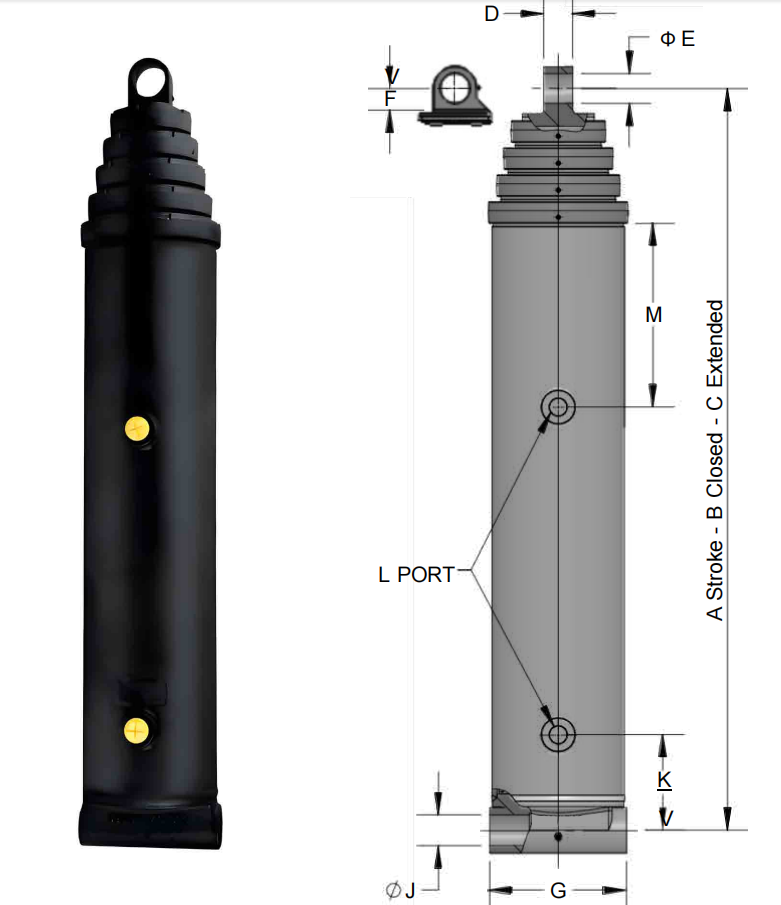

அட்டவணை பரிமாணங்கள் D, E, F, G, J மற்றும் K ஆகியவை பெருகிவரும் ஏற்பாட்டிற்கான பரிமாண தொடக்க புள்ளியை வழங்குகின்றன. லாங் ஸ்ட்ரோக் மட்டுமே ஃபிட்மென்ட் தேவை என்று கருதுவதை விட, இயந்திர வரைபடத்துடன் அவற்றை ஒப்பிடவும்.
NPTF போர்ட்டில் உள்ள 3/4 ஏற்கனவே இருக்கும் ஹைட்ராலிக் பிளம்பிங் மற்றும் பொருத்தும் நடைமுறையுடன் பொருந்த வேண்டும். கட்டுப்படுத்தப்பட்ட இடத்தில் சிலிண்டர் நிறுவப்படுவதற்கு முன், அடாப்டர், சீல் செய்யும் முறை, குழாய் வளைவு ஆரம் மற்றும் போர்ட் நோக்குநிலை ஆகியவற்றைச் சரிபார்க்கவும்.
தயாரிப்பு வரிசையில் 1.7 கேலன் எண்ணெய் அளவு மற்றும் 6.0 கேலன் நீட்டிக்கப்பட்ட எண்ணெய் அளவு பட்டியலிடப்பட்டுள்ளது. ஹைட்ராலிக் அமைப்பு சிலிண்டர், குழல்களை, வால்வு தொகுதி மற்றும் உண்மையான இயக்க நிலைக்கு போதுமான பயன்படுத்தக்கூடிய நீர்த்தேக்க அளவைக் கொண்டிருக்க வேண்டும். இந்த பட்டியல் மதிப்புகள் ஒரு முழுமையான நீர்த்தேக்க அளவு கணக்கீடு அல்ல.
பட்டியலிடப்பட்ட எடை 208 பவுண்டுகள். போக்குவரத்து, நிறுவல் திட்டமிடல் மற்றும் அடைப்புக்குறி வடிவமைப்பின் போது அந்த மதிப்பு முக்கியமானது. பாதுகாப்பான தூக்கும் முறையை வழங்கவும் மற்றும் இயந்திர அமைப்பு சிலிண்டரை ஆதரிக்கவும் மற்றும் முள் மூட்டுகள் வழியாக வேலை சுமையை மாற்றவும் முடியும் என்பதை உறுதிப்படுத்தவும்.
53-4592-106 நீண்ட பயண OEM உபகரணங்கள் மற்றும் பின்-டு-பின் சிலிண்டரைப் பயன்படுத்தும் மாற்றுத் திட்டங்களுக்கு மதிப்பாய்வு செய்யப்படலாம். இயந்திர வடிவியல் அட்டவணை பரிமாணங்களுடன் பொருந்தினால், நிலையான மற்றும் நகரும் மவுண்டிங் புள்ளிகள் முழு நீட்டிப்பில் வெகு தொலைவில் இருக்கும் பொறிமுறைகளுக்கான வேட்பாளர் இது.
ஒரு மேற்கோள் மாதிரி எண்ணை மட்டும் அடிப்படையாகக் கொண்டிருக்கக்கூடாது. எச்.சி.ஐ.சி க்கு இயந்திர வரைபடம் அல்லது துல்லியமான புல அளவீடுகள், இயக்க அழுத்தம், சுமை திசை, சுழற்சி அதிர்வெண், பின் விவரங்கள் மற்றும் ஹைட்ராலிக் இணைப்புத் தகவல் ஆகியவை பயன்பாட்டை மதிப்பிடுவதற்குத் தேவை.
53-4592-106 பின்-டு-பின் ஹைட்ராலிக் சிலிண்டர் என்பது முள்-மைய தூரத்தில் வரையறுக்கப்பட்ட மாற்றம் தேவைப்படும் பொறிமுறைகளுக்கான லாங்-ஸ்ட்ரோக் 4000 தொடர் விருப்பமாகும். அதன் 106.06-இன்ச் ஸ்ட்ரோக், 48.00-இன்ச் மூடிய நீளம், 154.06-இன்ச் நீட்டிக்கப்பட்ட நீளம், NPTF போர்ட்டில் 3/4, 1.7-கேலன் நிரப்பு மதிப்பு, 6.0-கேலன் நீட்டிக்கப்பட்ட மதிப்பு மற்றும் 208 lb அட்டவணை எடை ஆகியவை OEM குழுவிற்கு ஆரம்ப பொருத்தத்திற்கான துல்லியமான மதிப்பாய்வை வழங்குகிறது.
ஆர்டர் செய்வதற்கு முன் முழு இயக்க வடிவியல், மவுண்டிங் விவரங்கள், ஹைட்ராலிக் தரவு மற்றும் கையாளுதல் திட்டம் ஆகியவற்றை HCICக்கு அனுப்பவும். இந்த நீண்ட பயண மாதிரி முழுமையான இயந்திரத்துடன் பொருந்துகிறதா என்பதைத் தீர்மானிக்க அந்தத் தகவல் தேவை.
HCIC, Jinan Huachen Industrial Co., Ltd. என்றும் அறியப்படுகிறது, ஹைட்ராலிக் சிலிண்டர்கள், ஹைட்ராலிக் பவர் யூனிட்கள் மற்றும் வாகனம், கழிவு கையாளுதல், கட்டுமானம் மற்றும் தொழில்துறை உபகரணங்களுக்கு தொடர்புடைய கூறுகளை வழங்குகிறது. முழுமையான இயந்திர வடிவமைப்பு மற்றும் பொருந்தக்கூடிய பாதுகாப்புத் தேவைகளுக்கு எதிராக தயாரிப்பு பொருத்தம் உறுதிப்படுத்தப்பட வேண்டும்.
